Thiết kế nhà xưởng sản xuất thức ăn chăn nuôi tại Hưng Yên

Công trình thiết kế nhà xưởng sản xuất thức ăn chăn nuôi tại Hưng Yên được định hướng phát triển theo mô hình tổ hợp công nghiệp gồm 2 khối nhà xưởng chính, 1 khối nhà điều hành và các phân khu phụ trợ phục vụ vận hành sản xuất.

Trong dự án này, Nhà Việt PMC đảm nhiệm vai trò thiết kế chính cho khối nhà xưởng số 1 và khu văn phòng điều hành, với mục tiêu tối ưu hóa dây chuyền sản xuất, đảm bảo luồng di chuyển nguyên liệu – thành phẩm rõ ràng, đồng thời nâng cao hiệu quả quản lý vận hành của doanh nghiệp.

TỔ CHỨC TỔNG MẶT BẰNG VÀ VỊ TRÍ CÁC KHỐI CÔNG TRÌNH

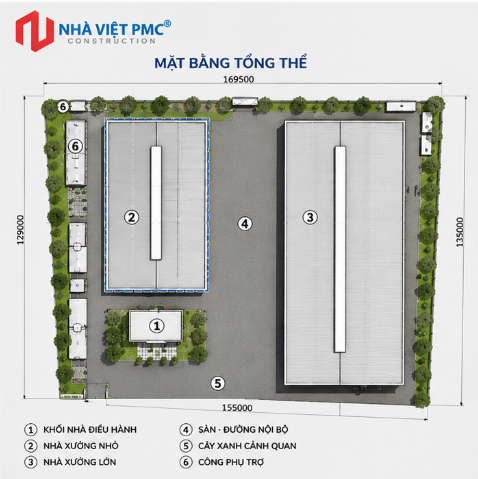

Trên tổng mặt bằng, công trình được chia thành ba thành phần chính gồm khối nhà xưởng thứ nhất, khối nhà xưởng thứ hai và khối nhà điều hành. Hai nhà xưởng được bố trí song song theo chiều dài khu đất, tạo thành hai khối sản xuất riêng biệt. Khối điều hành nằm về phía trước xưởng nhỏ hơn, tạo thành khu vực tiếp cận đầu tiên khi đi vào công trình.

Cách bố trí này tạo ra sự phân chia khá rõ giữa khu vực sản xuất và khu vực điều hành. Hai nhà xưởng chiếm phần lớn diện tích xây dựng, trong khi khối điều hành có quy mô nhỏ hơn và được đặt ở vị trí gần khu vực tiếp cận. Trên bản vẽ, giữa hai nhà xưởng có một khoảng không gian mở tương đối lớn. Khoảng không gian này đồng thời tạo khoảng cách giữa hai khối công trình và hình thành tuyến giao thông nội bộ phục vụ việc tiếp cận các khu vực sản xuất.

Khối nhà xưởng lớn được bố trí về phía bên phải tổng mặt bằng. Đây là khối có chiều dài lớn, hình dạng gần chữ nhật và chiếm diện tích xây dựng chủ đạo của công trình. Trên bản vẽ mái có thể nhận thấy một dải kết cấu chạy dọc ở khu vực trung tâm của khối nhà. Dải này được thể hiện rõ hơn trong phối cảnh khi trở thành phần mái nâng cao nằm trên mái chính.

Khối xưởng còn lại nằm về phía bên trái. Quy mô nhỏ hơn nhưng vẫn sử dụng cùng ngôn ngữ kiến trúc với khối xưởng lớn. Hai công trình được đặt song song, tạo nên một bố cục tương đối cân bằng trên khu đất. Việc tách thành hai khối thay vì ghép toàn bộ thành một nhà xưởng duy nhất giúp mặt bằng có sự phân khu rõ ràng và tạo khoảng sân giao thông giữa các công trình.

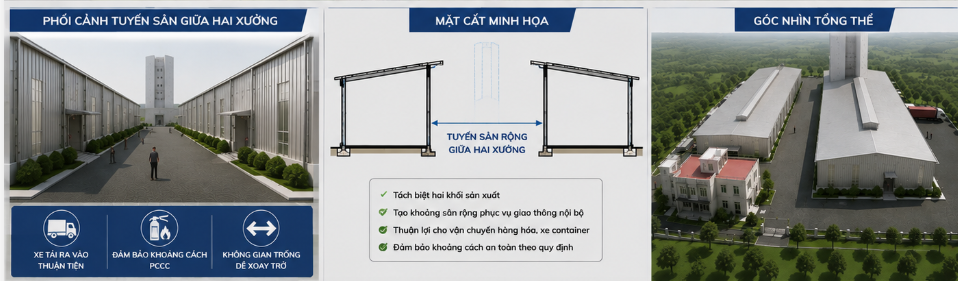

Khoảng cách giữa hai xưởng là một thành phần đáng chú ý trong phương án tổng mặt bằng. Không gian này không bị sử dụng để xây dựng thêm công trình mà được giữ lại làm khoảng trống giữa hai khối sản xuất. Trên phối cảnh, khoảng không này thể hiện rõ thành một tuyến sân rộng chạy giữa hai công trình.

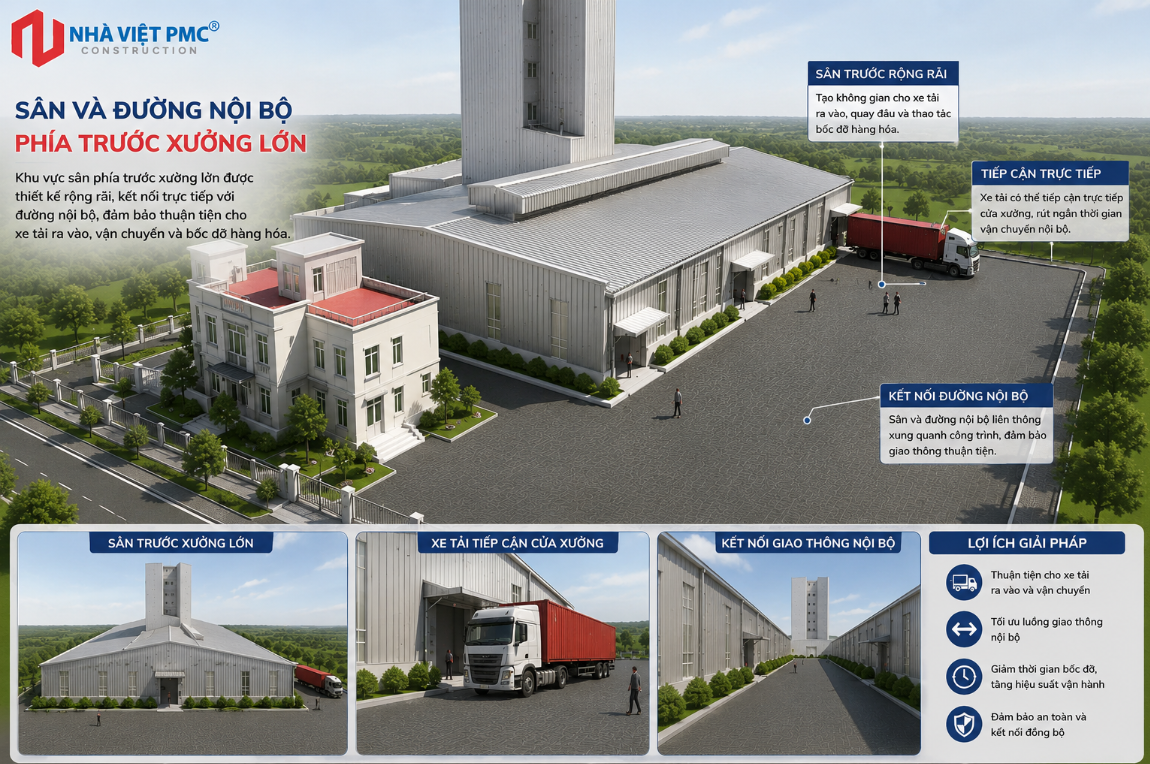

Phía trước các khối xưởng là khu vực sân và đường nội bộ. Đây là không gian tiếp cận trực tiếp đến công trình. Trên phối cảnh, khu vực sân phía trước xưởng lớn được thể hiện khá rộng, có khả năng tiếp nhận phương tiện vận chuyển. Một xe tải được thể hiện tại khu vực bên phải nhà xưởng, cho thấy mối quan hệ trực tiếp giữa khối sản xuất và sân giao thông.

Hệ thống giao thông tiếp tục chạy dọc hai bên nhà xưởng. Trên mặt bằng, các khoảng trống quanh công trình được duy trì tương đối rõ ràng, không để các khối xây dựng chiếm toàn bộ diện tích khu đất. Điều này tạo thành một hệ thống sân đường bao quanh các công trình và cho phép tiếp cận nhiều phía.

Khối điều hành được đặt ở phía trước xưởng nhỏ. Trên mặt bằng, công trình này có hình thức khác với hai nhà xưởng. Nếu hai xưởng được thể hiện bằng những hình chữ nhật lớn với hệ mái chia nhịp, thì khối điều hành được chia thành các khối nhỏ hơn và có khoảng sân, cây xanh bao quanh.

Khối điều hành được tạo hình từ các khối hộp vuông vức, với các mảng tường sáng màu và hệ cửa sổ. Phần mái có cao độ thấp hơn mái nhà xưởng và được xử lý thành các khối mái riêng. Cách tạo hình này giúp khu văn phòng có nhận diện riêng mà không làm mất đi sự thống nhất của toàn bộ công trình.

Phía trước và xung quanh khối điều hành được bố trí cây xanh. Các dải cây được đặt dọc theo mép công trình và sân đường. Trên phối cảnh, hàng cây thấp chạy theo cạnh nhà tạo thành khoảng đệm giữa kiến trúc và sân giao thông.

Như vậy, toàn bộ tổng mặt bằng có thể xác định rõ theo ba khu vực: khối điều hành phía trước, hai khối sản xuất phía sau và hệ thống sân đường kết nối toàn bộ công trình. Không gian sản xuất được tập trung vào hai nhà xưởng; không gian quản lý nằm ở phía trước; khoảng sân và giao thông tạo liên kết giữa các thành phần.

Một đặc điểm khác của tổng mặt bằng là hai xưởng không có cùng quy mô. Khối bên phải lớn hơn, trong khi khối bên trái nhỏ hơn. Sự khác biệt này được giữ nguyên từ mặt bằng đến phối cảnh. Vì vậy, tổng thể công trình không phải là hai khối giống nhau đặt cạnh nhau mà là hai khối có quan hệ về hình thức nhưng khác nhau về quy mô.

Việc sử dụng cùng hướng mái, cùng vật liệu bao che và cùng hình thức công nghiệp giúp hai xưởng vẫn được nhận diện là một tổ hợp thống nhất.

GIẢI PHÁP KHỐI NHÀ XƯỞNG: HÌNH KHỐI, HỆ MÁI VÀ KẾT CẤU THÉP

Hai khối nhà xưởng là thành phần quan trọng nhất của công trình và cũng là khu vực thể hiện rõ nhất giải pháp kỹ thuật. Qua phối cảnh, cả hai xưởng đều được tạo thành từ những khối nhà có chiều dài lớn, chiều cao đáng kể và hệ mái chạy liên tục theo phương dọc.

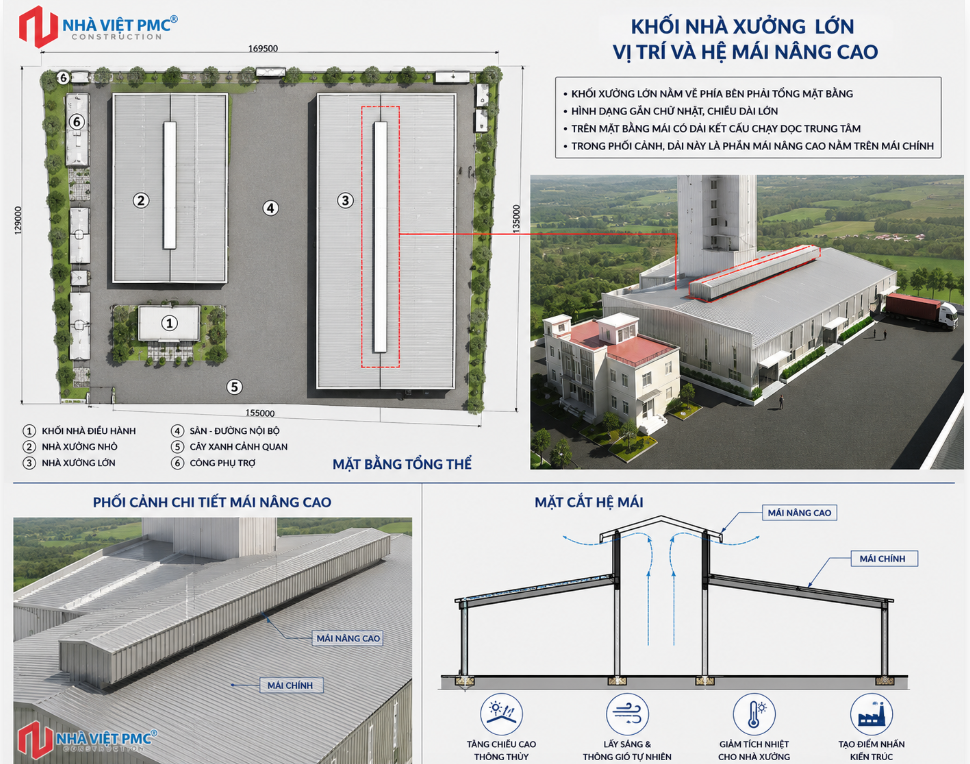

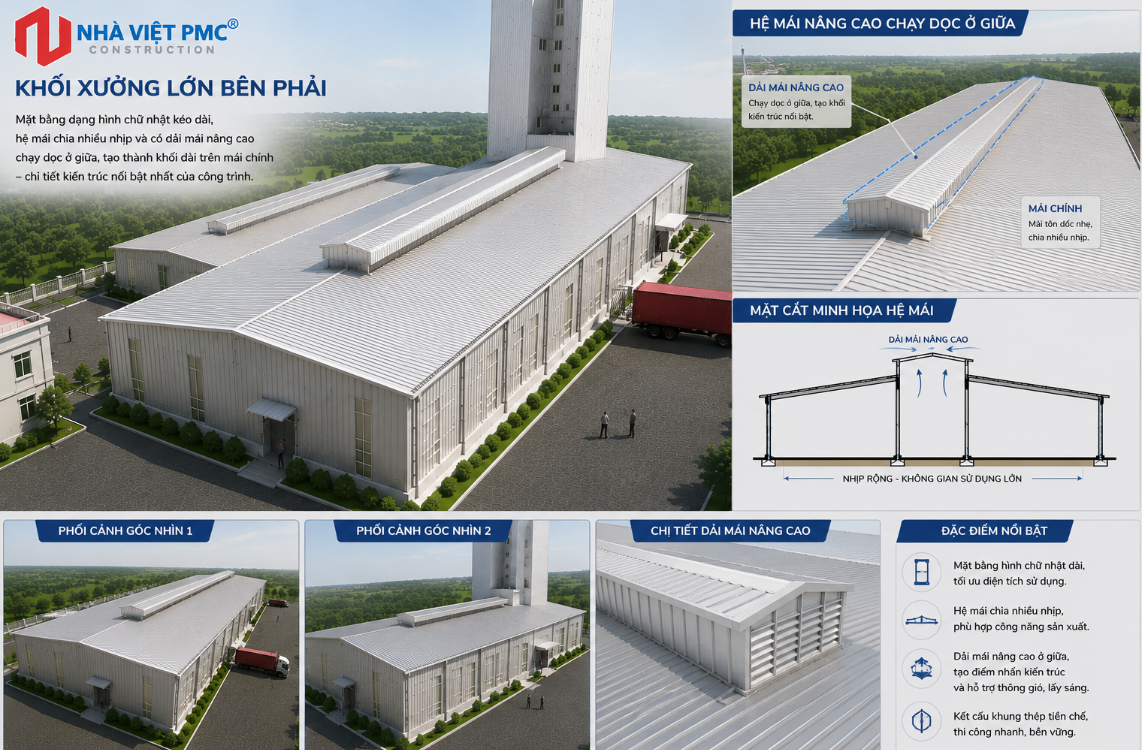

Khối xưởng lớn phía bên phải có mặt bằng dạng hình chữ nhật kéo dài. Hệ mái được chia thành nhiều nhịp và có một dải mái nâng cao chạy dọc ở giữa. Phần mái nâng cao này tạo thành một khối dài nằm trên mái chính và là chi tiết kiến trúc dễ nhận thấy nhất của công trình.

Trên bản vẽ tổng mặt bằng, dải này được thể hiện thành một hình chữ nhật dài nằm ở khu vực trung tâm mái. Trên phối cảnh, nó được thể hiện thành một phần mái cao hơn so với hai bên. Như vậy, đây không phải chi tiết chỉ xuất hiện trên phối cảnh mà là thành phần đã được xác định trong phương án mặt bằng.

Việc tạo cao độ khác nhau trên mái làm cho mặt cắt nhà xưởng có sự phân tầng. Khối mái chính có độ dốc nhẹ, trong khi phần trung tâm được nâng cao. Cách tổ chức này tạo nên một hình thức mái đặc trưng cho công trình.

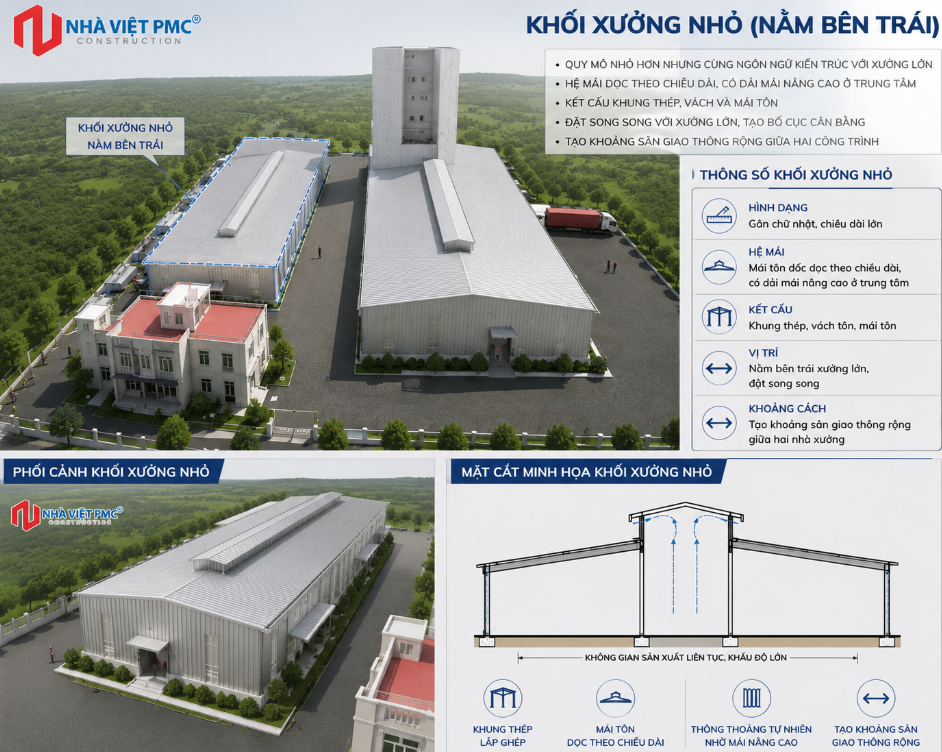

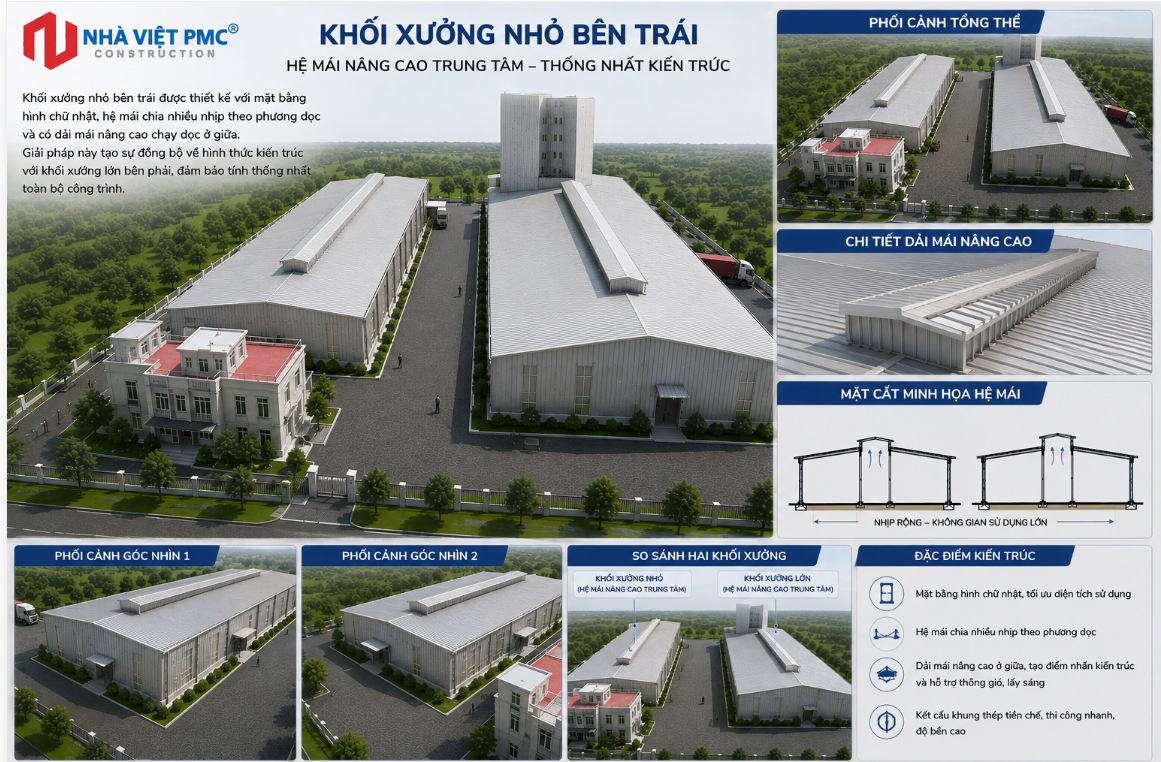

Khối xưởng nhỏ phía bên trái cũng sử dụng cấu trúc mái tương tự. Phần mái được chia thành các dải theo phương dọc và có bộ phận nâng cao ở trung tâm. Nhờ đó, dù quy mô hai xưởng khác nhau, hình thức kiến trúc vẫn có sự thống nhất.

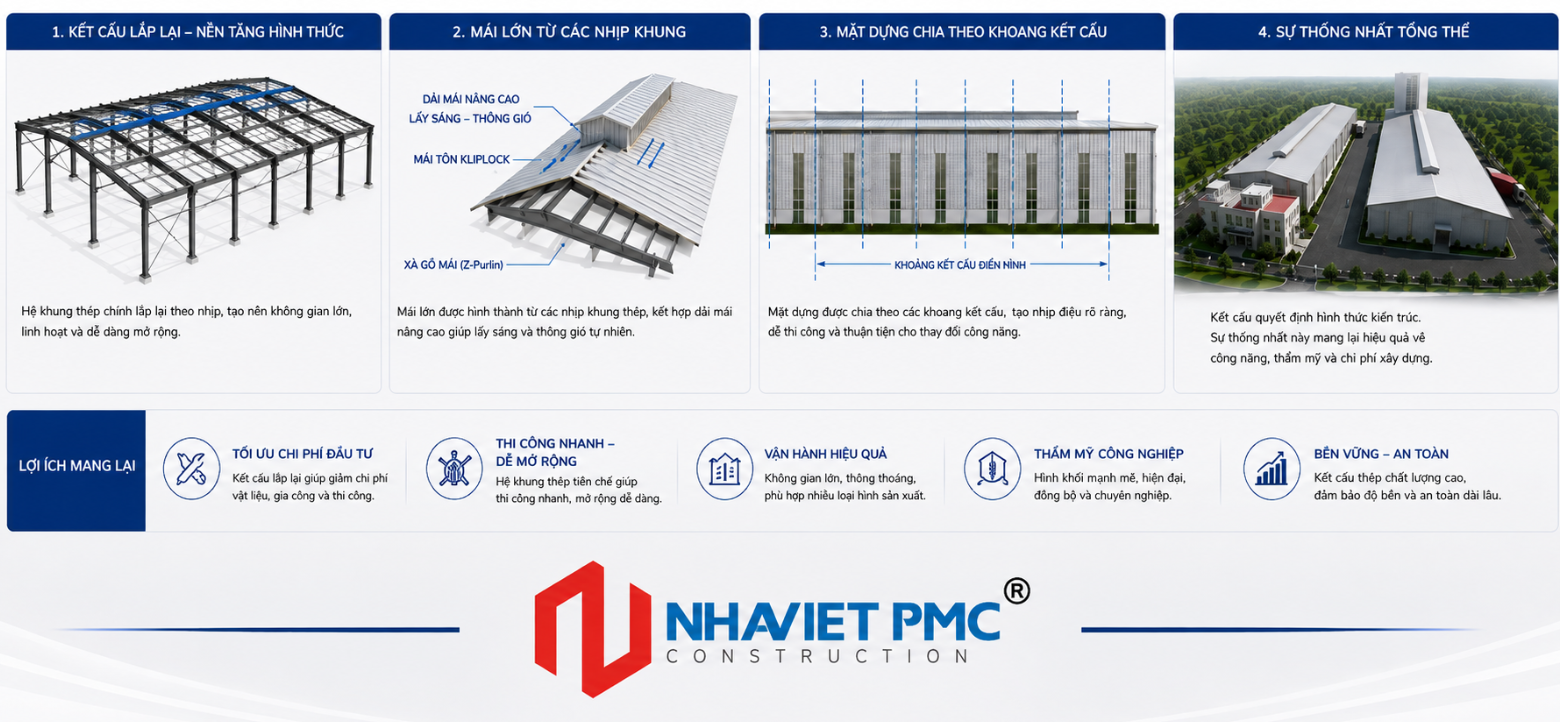

Hệ kết cấu của nhà xưởng được phát triển theo dạng khung thép công nghiệp. Hình thức mặt đứng và mái cho thấy các khung được bố trí lặp lại theo chiều dài công trình. Các khoang kết cấu thể hiện rõ trên mặt bên của nhà xưởng thông qua hệ thống đường đứng chia đều trên tường.

Hệ khung chính tạo nên không gian lớn bên trong nhà xưởng. Các cấu kiện được bố trí theo nhịp, tạo thành hệ kết cấu lặp lại từ đầu đến cuối công trình. Phần mái được đặt trên hệ khung này và kết hợp với hệ kết cấu phụ để hoàn thiện lớp bao che.

Điểm quan trọng của công trình là kết cấu và hình thức kiến trúc được thể hiện thống nhất. Khối nhà có hình dạng kéo dài chính là kết quả của hệ khung được lặp lại theo phương dọc. Mái lớn hình thành từ các nhịp khung. Mặt đứng được chia theo các khoang kết cấu.

Vì vậy, mặt đứng nhà xưởng không cần nhiều chi tiết trang trí. Các đường chia đứng, mái và khối lượng công trình đã tạo nên toàn bộ hình thức kiến trúc.

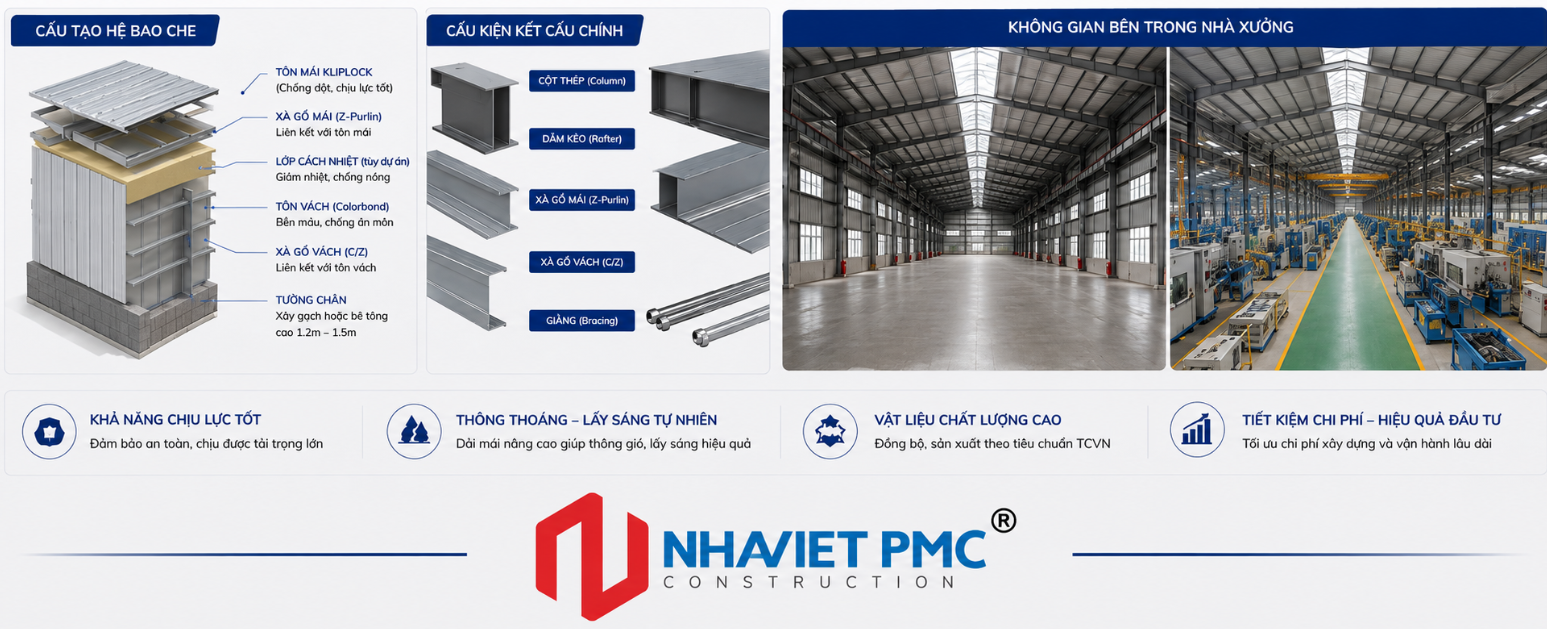

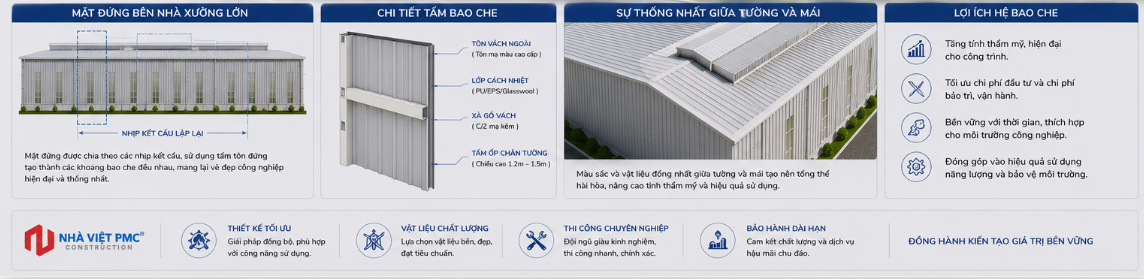

Hệ bao che của nhà xưởng được thể hiện bằng các tấm dạng đứng. Trên phối cảnh, mặt bên dài của xưởng lớn có nhiều đường đứng liên tiếp, tạo thành các khoang bao che. Các mảng tường có màu sáng, đồng nhất với phần mái.

Cách xử lý này tạo nên một lớp vỏ công trình nhẹ, đồng bộ với hệ kết cấu thép. Tường không được tạo thành những mảng bê tông nặng mà sử dụng hệ bao che dạng tấm, phù hợp với hình thức nhà xưởng lắp dựng.

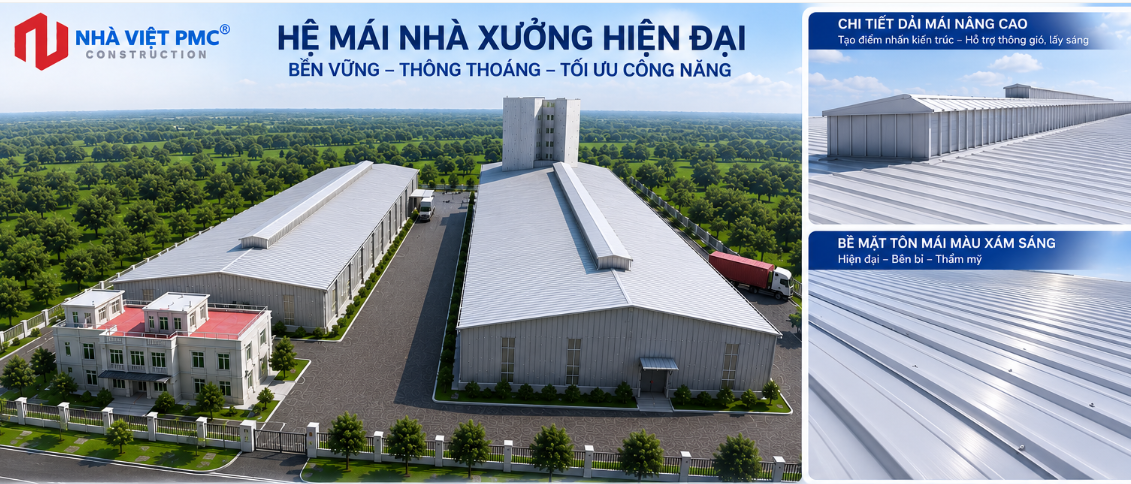

Phần mái sử dụng vật liệu dạng tấm màu xám sáng. Mái có độ dốc và được chia thành các nhịp lớn. Dải mái nâng cao ở giữa tạo ra sự thay đổi cao độ trên mái và đồng thời tạo điểm nhấn cho toàn bộ khối xưởng.

Trên phối cảnh, phần mái của nhà xưởng có diện tích rất lớn so với khối văn phòng. Điều này phản ánh trực tiếp sự khác biệt về chức năng giữa hai khu vực. Nhà xưởng cần một không gian sản xuất lớn nên hình khối được phát triển theo phương ngang và phương dọc, trong khi khối điều hành có quy mô nhỏ hơn.

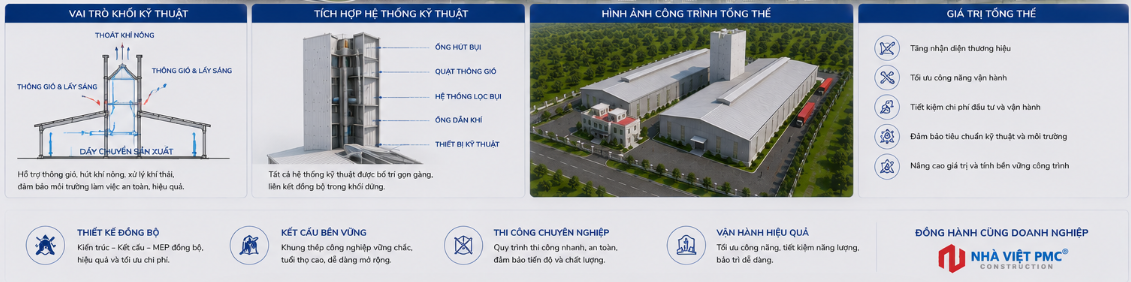

Một chi tiết kỹ thuật khác rất rõ trên phối cảnh là khối đứng cao đặt trên mái nhà xưởng. Khối này nhô lên đáng kể so với cao độ mái chính và trở thành bộ phận cao nhất của công trình.

Khối đứng được thể hiện với hình dạng cao, hẹp và có các ô mở nhỏ trên mặt đứng. Vị trí của nó nằm trực tiếp trên khu vực nhà xưởng, cho thấy đây là một thành phần gắn với hệ thống kỹ thuật và dây chuyền của nhà máy.

Sự xuất hiện của khối kỹ thuật này làm thay đổi đáng kể hình thức công trình. Nếu chỉ nhìn phần mái, nhà xưởng có dạng một khối ngang kéo dài; khi bổ sung khối đứng, công trình có thêm điểm nhấn theo phương đứng.Đây cũng là lý do phối cảnh công trình có sự tương phản rõ giữa khối ngang của nhà xưởng và khối đứng của bộ phận kỹ thuật.Khối xưởng nhỏ cũng sử dụng hệ mái và kết cấu tương đồng nhưng không xuất hiện khối đứng lớn như xưởng chính. Vì vậy, hai xưởng có cùng ngôn ngữ kiến trúc nhưng vẫn có sự khác biệt về hình thức.

Từ góc độ cấu tạo, có thể xác định hệ thống nhà xưởng theo các lớp chính: khung thép chịu lực, hệ kết cấu mái, hệ bao che mái và tường. Các lớp này tạo thành một cấu trúc hoàn chỉnh và được thể hiện thống nhất trên cả mặt bằng và phối cảnh.Điểm quan trọng nhất là công trình không sử dụng hình thức kiến trúc tách rời khỏi hệ kết cấu. Hình khối xưởng chính là kết quả trực tiếp của hệ khung, nhịp mái và hệ bao che.Đây cũng là yếu tố làm cho công trình có diện mạo công nghiệp rõ ràng: các đường nét kiến trúc được tạo ra từ chính cấu trúc kỹ thuật của nhà xưởng.

 KHỐI ĐIỀU HÀNH, GIAO THÔNG TIẾP CẬN VÀ SỰ KẾT HỢP KIẾN TRÚC TOÀN CÔNG TRÌNH

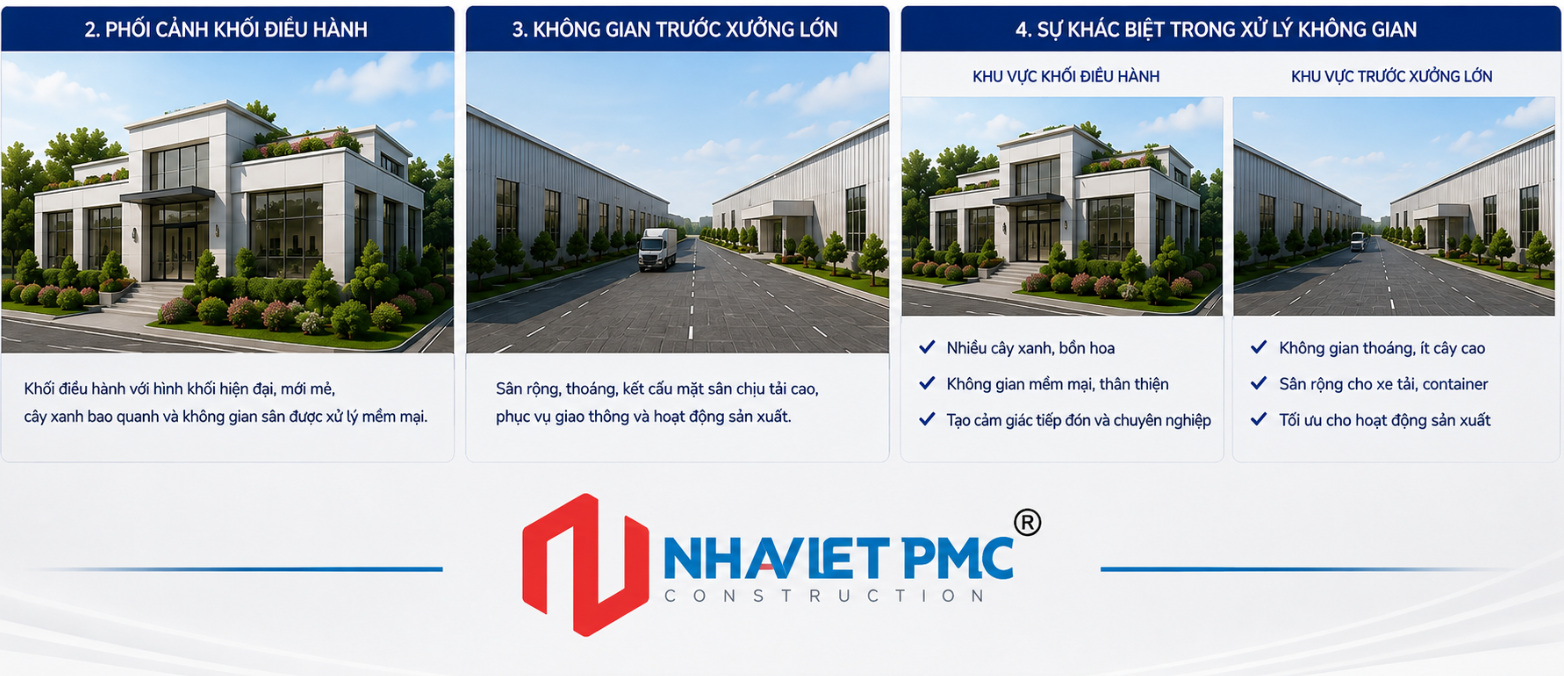

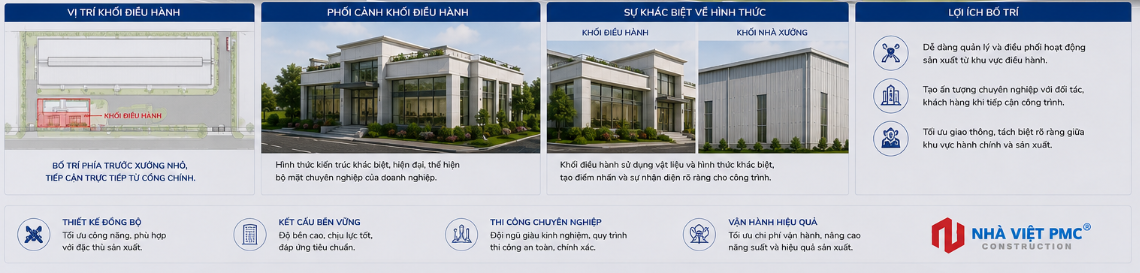

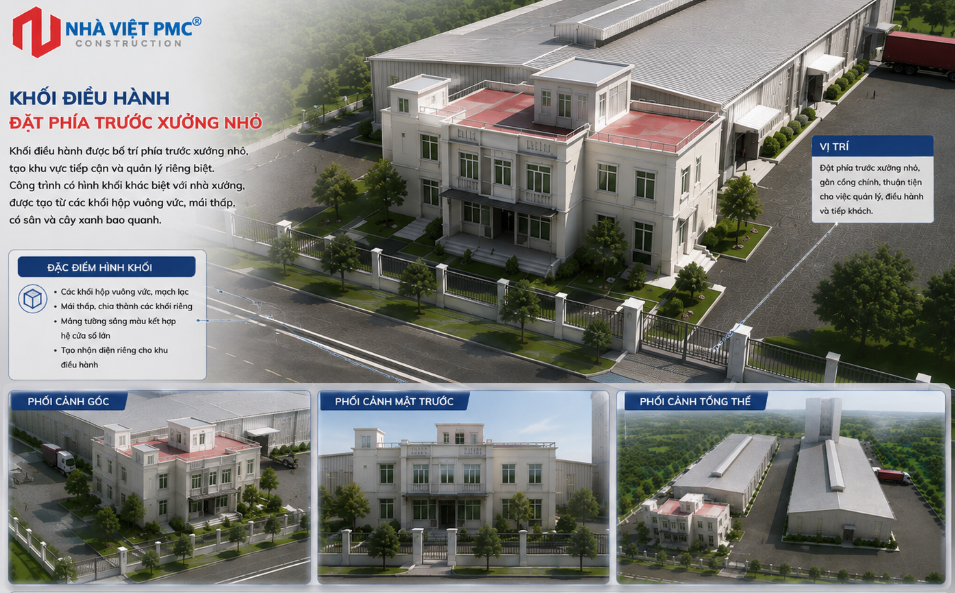

Khối điều hành được bố trí phía trước xưởng nhỏ và là bộ phận có hình thức khác biệt nhất trong toàn bộ công trình. Vị trí này được xác định rõ trên tổng mặt bằng và thể hiện trực tiếp trên phối cảnh.

Trên phối cảnh, khối điều hành gồm các khối hộp màu sáng, với các mảng cửa sổ được bố trí trên mặt đứng. Một phần khối nhà nhô ra phía trước, tạo thành hình thức kiến trúc có sự phân lớp thay vì một hình hộp đơn giản.

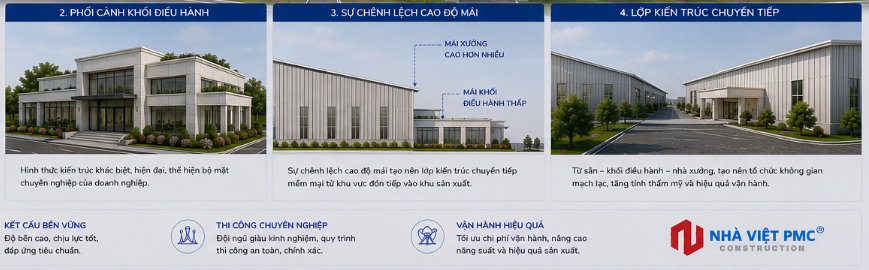

Phần mái của khối điều hành được xử lý thành các khối mái riêng, thấp hơn đáng kể so với mái nhà xưởng phía sau. Sự chênh lệch này tạo ra một lớp kiến trúc chuyển tiếp từ sân vào khu sản xuất.

Về tổng thể, khối điều hành đóng vai trò như điểm tiếp cận và nhận diện của công trình. Khi nhìn từ phía trước, người quan sát tiếp cận khối văn phòng trước, sau đó mới nhìn thấy khối lượng lớn của các nhà xưởng phía sau.Cách tổ chức này thể hiện khá rõ trên phối cảnh: khối văn phòng nằm ở góc trước, phía sau là xưởng nhỏ, tiếp đến là xưởng lớn. Ba lớp công trình tạo thành chiều sâu cho tổng thể.

Khu vực sân trước khối điều hành được kết hợp với cây xanh. Các bồn cây và hàng cây thấp chạy quanh công trình, tạo khoảng đệm giữa văn phòng và sân giao thông.

Trong khi đó, khu vực trước xưởng lớn được giữ tương đối thoáng. Không gian sân rộng được sử dụng cho giao thông và tiếp cận nhà xưởng. Đây là sự khác biệt rõ về cách xử lý không gian giữa hai nhóm chức năng.

Khối điều hành cần không gian tiếp cận và cảnh quan; khối sản xuất cần sân giao thông và khoảng trống phục vụ vận hành.Hai yêu cầu này được thể hiện trực tiếp trên tổng mặt bằng.

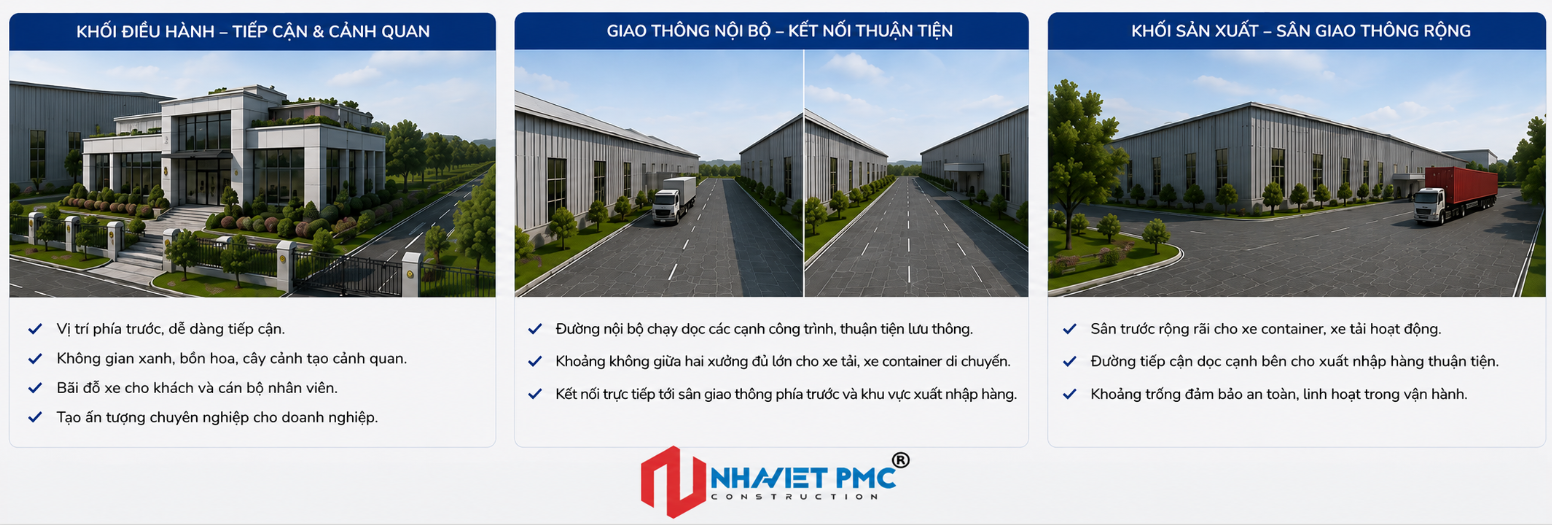

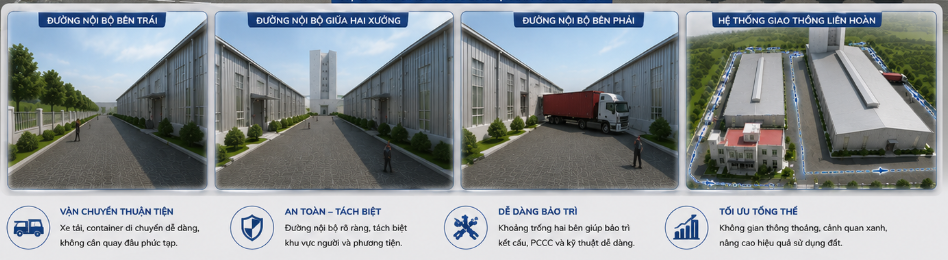

Hệ thống giao thông nội bộ chạy dọc theo các cạnh công trình. Phía trước nhà xưởng lớn có khoảng sân rộng, đồng thời có tuyến đường tiếp cận dọc theo cạnh bên. Phía giữa hai xưởng cũng duy trì một khoảng không gian đủ lớn để tạo sự tách biệt và kết nối.Cách bố trí này giúp các khối công trình không bị dồn sát vào nhau. Mỗi nhà xưởng có khoảng không xung quanh, đồng thời các tuyến giao thông có thể tiếp cận đến các mặt của công trình.

Một điểm đáng chú ý khác là sự thống nhất về vật liệu giữa hai nhà xưởng. Cả hai đều sử dụng mái màu xám sáng và tường bao che màu sáng, tạo nên một ngôn ngữ kiến trúc thống nhất.

Khối điều hành sử dụng màu sắc và vật liệu tương đồng nhưng được xử lý chi tiết hơn. Nhờ vậy, khối văn phòng vẫn thuộc cùng một tổng thể nhưng không bị hòa lẫn với nhà xưởng.

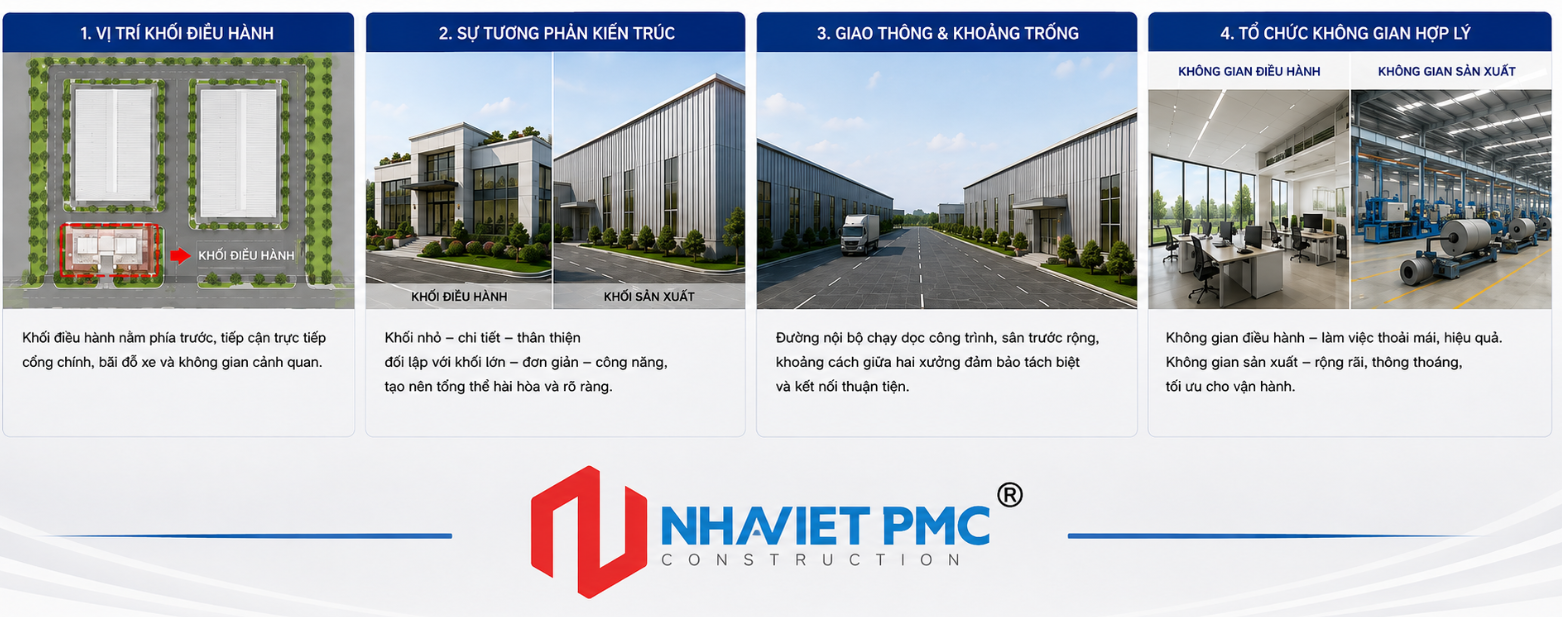

Từ góc nhìn kiến trúc, công trình được tổ chức bằng sự tương phản giữa khối lớn và khối nhỏ, khối ngang và khối đứng, không gian sản xuất và không gian điều hành.

Khối xưởng lớn tạo nền chính cho công trình. Khối xưởng nhỏ tạo thành phân khu thứ hai. Khối điều hành nằm phía trước tạo điểm tiếp cận. Khối kỹ thuật cao trên mái tạo điểm nhấn theo chiều đứng.

KẾT LUẬN

Công trình nhà xưởng sản xuất thức ăn chăn nuôi tại Hưng Yên được tổ chức thành hai khối nhà xưởng, một khối điều hành và hệ thống sân đường nội bộ. Hai nhà xưởng được bố trí song song theo chiều dài khu đất, trong đó xưởng lớn chiếm vị trí chủ đạo, xưởng nhỏ nằm song song và khối điều hành được đặt về phía trước.

Về kỹ thuật, đặc điểm nổi bật của công trình là hệ khung thép kết hợp hệ mái và tường bao che dạng tấm. Hai khối xưởng có hình thức tương đồng với mái lớn, mái nâng cao ở khu vực trung tâm và hệ bao che được chia theo nhịp kết cấu.

Đặc biệt, khối kỹ thuật cao trên mái xưởng lớn tạo điểm nhấn theo phương đứng, trong khi hệ mái kéo dài tạo nên hình khối ngang chủ đạo của công trình.

Khối điều hành được xử lý thấp tầng, đặt phía trước và kết hợp sân cây xanh. Sự khác biệt về quy mô, cao độ và hình thức giữa văn phòng và nhà xưởng giúp từng chức năng được nhận diện rõ ràng.

Toàn bộ công trình vì vậy được hình thành từ chính mặt bằng, công năng, kết cấu và hệ bao che, trong đó các giải pháp kỹ thuật trực tiếp quyết định hình thức kiến trúc. Đây là những đặc điểm cần tập trung khi giới thiệu công trình thiết kế nhà xưởng sản xuất tại Hưng Yên, thay vì mở rộng sang những nội dung chung về nhà xưởng công nghiệp.
