Thiết kế nhà xưởng văn phòng hiện đại tại Hải Dương

Thiết kế nhà xưởng không chỉ là tạo ra một không gian đủ lớn cho máy móc và dây chuyền sản xuất. Với mỗi dự án công nghiệp, cách tổ chức tổng mặt bằng, vị trí phân xưởng, giao thông nội bộ, kết cấu thép, hệ mái và mối liên hệ giữa khu sản xuất với văn phòng đều ảnh hưởng trực tiếp đến hiệu quả vận hành.

Công trình thiết kế nhà xưởng Hải Dương của Nhà Việt PMC là một ví dụ điển hình cho cách tiếp cận này. Trên khu đất hơn 7.000 m², phương án hình thành một tổ hợp gồm hai phân xưởng sản xuất chính, khối văn phòng khoảng 300 m², khu trưng bày sản phẩm, kho, xưởng khuôn và hệ thống giao thông nội bộ.

Thay vì tập trung vào những chi tiết kiến trúc cầu kỳ, thiết kế nhà xưởng công nghiệp này được phát triển từ chính yêu cầu sản xuất, tổ chức dây chuyền và khả năng vận hành của nhà máy.

Thiết kế tổng mặt bằng nhà xưởng: Hai phân xưởng lớn làm trung tâm tổ chức sản xuất

Điểm đặc biệt đầu tiên của công trình nằm ở thiết kế tổng mặt bằng nhà xưởng. Hai phân xưởng sản xuất chính được bố trí thành hai khối lớn, đặt tại khu vực trung tâm khu đất và phát triển theo hướng song song

.

Cách tổ chức này tạo ra một cấu trúc mặt bằng rõ ràng, trong đó phần diện tích lớn nhất được dành cho hoạt động sản xuất. Các khu vực kho, xưởng khuôn và công trình phụ trợ được bố trí xung quanh, kết nối trực tiếp với hai phân xưởng thông qua hệ thống sân và đường giao thông nội bộ.

Khoảng sân nằm giữa hai phân xưởng trở thành một phần quan trọng trong tổ chức vận hành. Đây không đơn thuần là khoảng trống giữa hai khối nhà mà là tuyến giao thông phục vụ vận chuyển, xe nâng, tiếp cận kỹ thuật và các hoạt động liên quan đến sản xuất.

Từ tổng mặt bằng có thể nhận thấy công trình được tổ chức theo một chuỗi không gian tương đối rõ: khu vực tiếp cận và điều hành ở phía trước, hai phân xưởng ở trung tâm và các khu vực kho, phụ trợ được bố trí xung quanh.

Đây chính là điểm quan trọng trong thiết kế nhà xưởng kết hợp văn phòng. Văn phòng không bị đưa sâu vào khu vực sản xuất mà được bố trí phía trước, tiếp cận trực tiếp với tuyến giao thông chính. Cách bố trí này tạo ra sự phân tách giữa luồng khách hàng, nhân sự văn phòng và luồng vận chuyển hàng hóa.

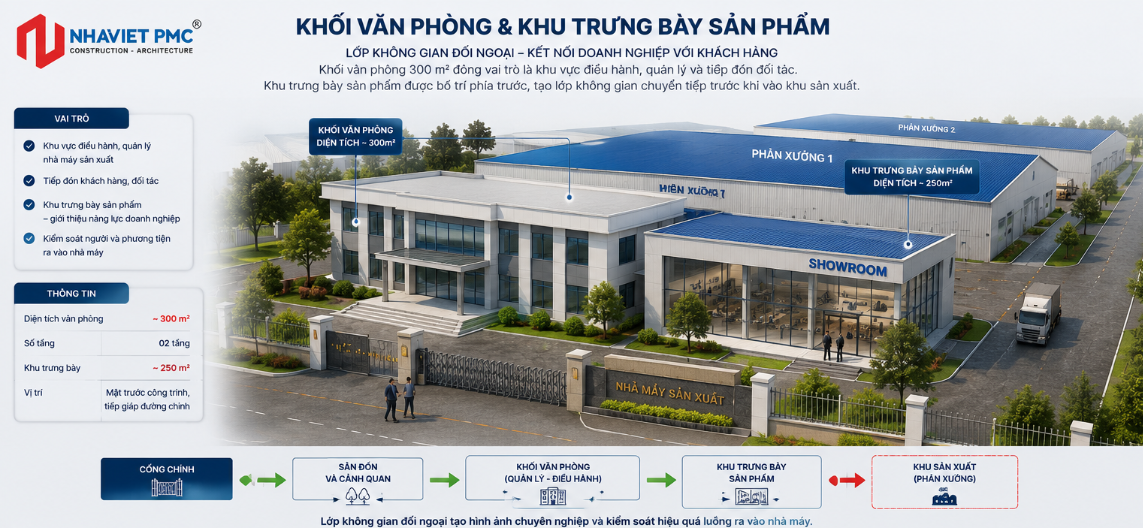

Khối văn phòng khoảng 300 m² đồng thời đóng vai trò là khu vực điều hành của nhà máy. Phía trước công trình còn có khu trưng bày sản phẩm, tạo thành lớp không gian đối ngoại trước khi đi vào khu sản xuất.

Như vậy, từ một khu đất hơn 7.000 m², phương án thiết kế nhà xưởng đã được tổ chức thành ba nhóm không gian chính: điều hành và đối ngoại, sản xuất và phụ trợ. Mỗi nhóm giữ một chức năng riêng nhưng vẫn được kết nối bằng hệ thống giao thông chung.

Đây là cách thiết kế nhà máy dựa trên hoạt động thực tế thay vì chỉ dựa trên hình thức kiến trúc.

Thiết kế nhà xưởng khung thép – Hai phân xưởng được tổ chức theo module kết cấu và kích thước mặt bằng thực tế

Điểm đặc biệt thứ hai của công trình nằm ở giải pháp thiết kế nhà xưởng khung thép, trong đó hai phân xưởng chính được tổ chức thành hai khối nhà có quy mô lớn, bố trí song song và giữ vai trò là không gian sản xuất trung tâm của toàn bộ dự án.

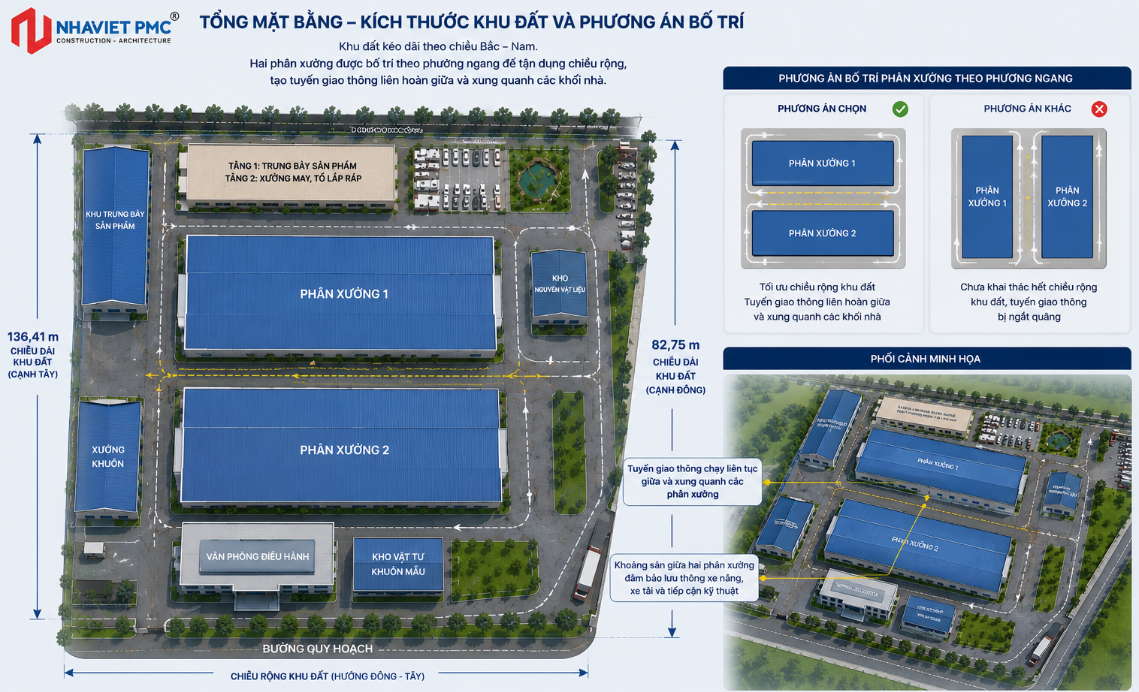

Theo bản vẽ tổng mặt bằng, khu đất có chiều dài thể hiện khoảng 136,41 m ở cạnh phía Tây và khoảng 82,75 m tại cạnh phía Đông. Với hình dạng khu đất kéo dài theo chiều Bắc – Nam, phương án bố trí hai phân xưởng theo phương ngang giúp tận dụng tốt chiều rộng khu đất, đồng thời tạo được tuyến giao thông chạy liên tục giữa và xung quanh hai khối nhà.

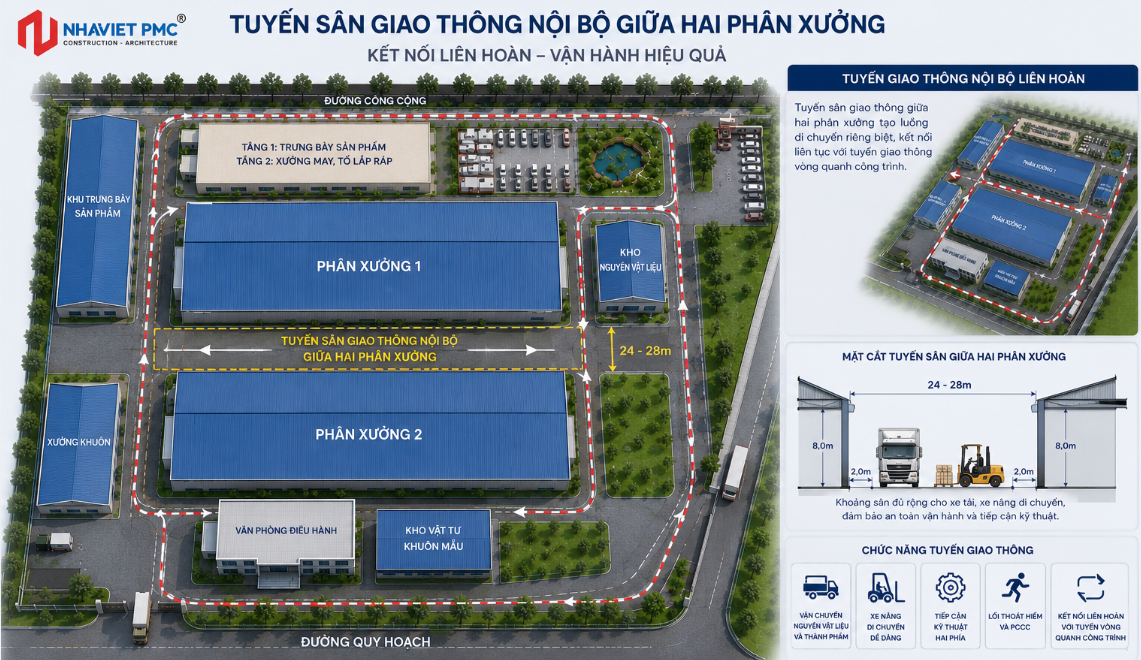

Hai phân xưởng được bố trí cách nhau bằng một tuyến sân giao thông nội bộ. Đây là khoảng không gian có kích thước đủ để hình thành luồng di chuyển riêng giữa hai khối sản xuất, đồng thời kết nối với tuyến giao thông vòng quanh công trình. Trên bản vẽ, tuyến giao thông này được thể hiện bằng hệ mũi tên chỉ hướng, cho thấy phương án không tổ chức giao thông theo kiểu cụt mà tạo thành luồng di chuyển liên hoàn quanh các khối sản xuất.

Về mặt kết cấu, hình thức hai phân xưởng cho thấy công trình sử dụng hệ khung thép công nghiệp, với các khung chính được lặp lại theo phương dọc nhà. Hai mái dốc lớn được tổ chức đối xứng, tạo nên tiết diện nhà xưởng đặc trưng của kết cấu khung thép nhịp lớn.

Điểm đáng chú ý là trên mái mỗi phân xưởng xuất hiện các dải lấy sáng chạy theo chiều dài nhà. Đây không chỉ là yếu tố tạo hình mà là một giải pháp kỹ thuật được đưa trực tiếp vào hệ mái. Với nhà xưởng có chiều sâu lớn, việc đưa ánh sáng từ mái xuống giúp phân bổ ánh sáng tự nhiên vào khu vực sản xuất nằm xa tường bao.

Từ phối cảnh công trình, mái được cấu tạo thành các mặt dốc lớn với hệ tôn màu xanh và các dải lấy sáng xen kẽ. Cách chia này tạo ra một nhịp mái rõ ràng, đồng thời cho thấy hệ thống mái được thiết kế theo module thay vì sử dụng một bề mặt mái phẳng liên tục.

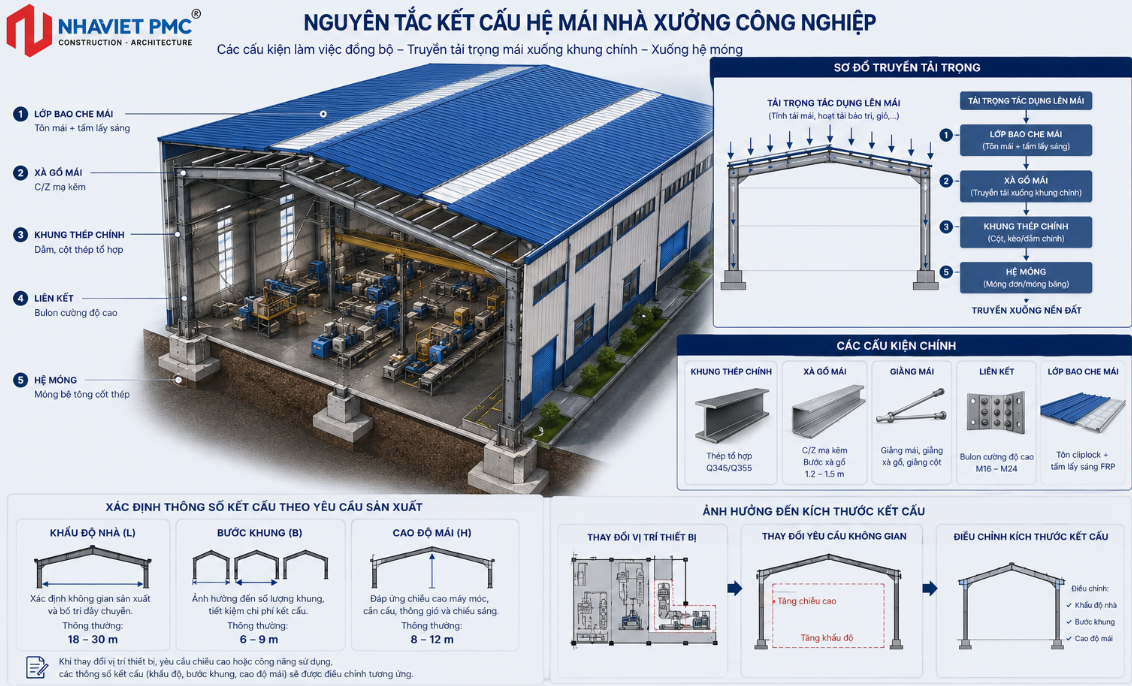

Về nguyên tắc kết cấu, hệ mái được hình thành từ khung thép chính, xà gồ mái và lớp bao che mái. Các cấu kiện này làm việc đồng bộ để truyền tải trọng mái xuống khung chính rồi xuống hệ móng. Với nhà xưởng công nghiệp, việc xác định khẩu độ, bước khung và cao độ mái phải gắn với yêu cầu sử dụng thực tế của dây chuyền sản xuất, bởi chỉ cần thay đổi vị trí thiết bị hoặc yêu cầu về không gian bên trong thì kích thước kết cấu cũng có thể thay đổi theo.

Đặc biệt, công trình không sử dụng hệ cột dày đặc để chia nhỏ mặt bằng. Hai phân xưởng được phát triển thành những không gian sản xuất lớn, tạo điều kiện bố trí dây chuyền, máy móc và tuyến vận chuyển bên trong. Đây là lợi thế quan trọng của nhà xưởng khung thép, bởi hệ kết cấu có khả năng tạo ra không gian rộng mà vẫn kiểm soát được số lượng cấu kiện đứng trong khu vực sản xuất.

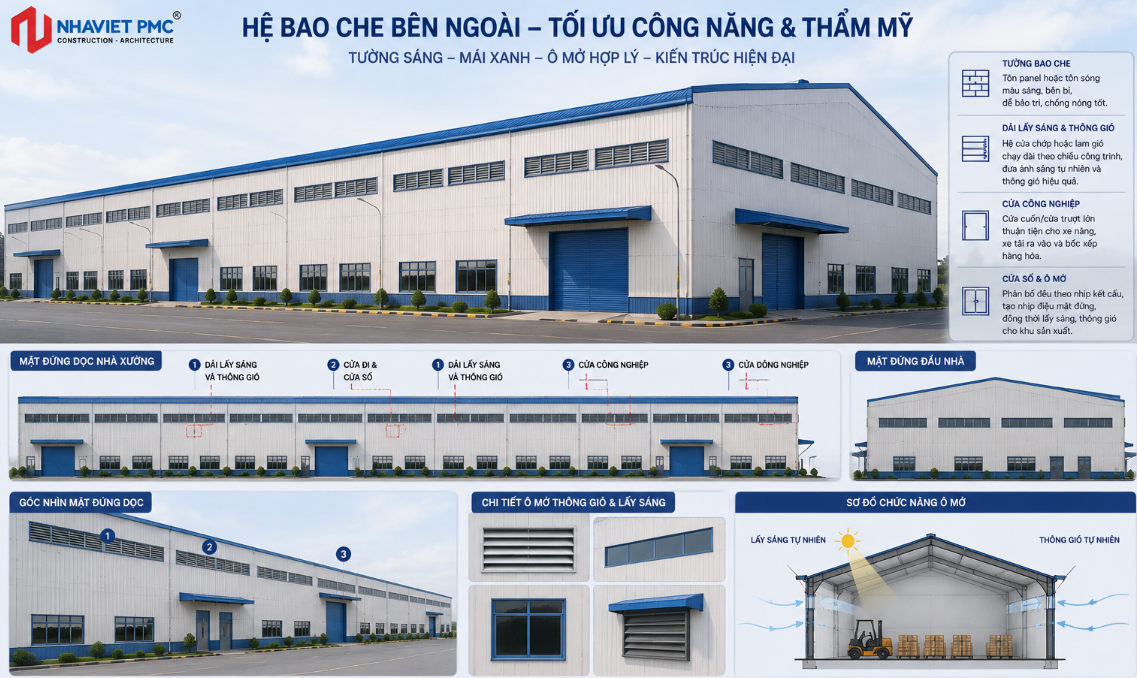

Phần bao che bên ngoài sử dụng tường màu sáng kết hợp mái xanh. Trên mặt đứng có hệ cửa và các ô mở được phân bổ theo chiều dài công trình. Những vị trí này vừa tạo nhịp kiến trúc cho mặt đứng, vừa có thể đảm nhiệm chức năng tiếp cận, thông gió và chiếu sáng tùy theo yêu cầu của dây chuyền.

Một chi tiết kỹ thuật khác thể hiện khá rõ trên tổng mặt bằng là khoảng lùi giữa công trình và tuyến giao thông nội bộ. Hai phân xưởng không được đặt sát nhau hoặc sát ranh giới khu đất mà được bao quanh bởi các dải sân và đường tiếp cận. Điều này tạo khoảng không cần thiết cho vận chuyển, bảo trì và tiếp cận các mặt của công trình.

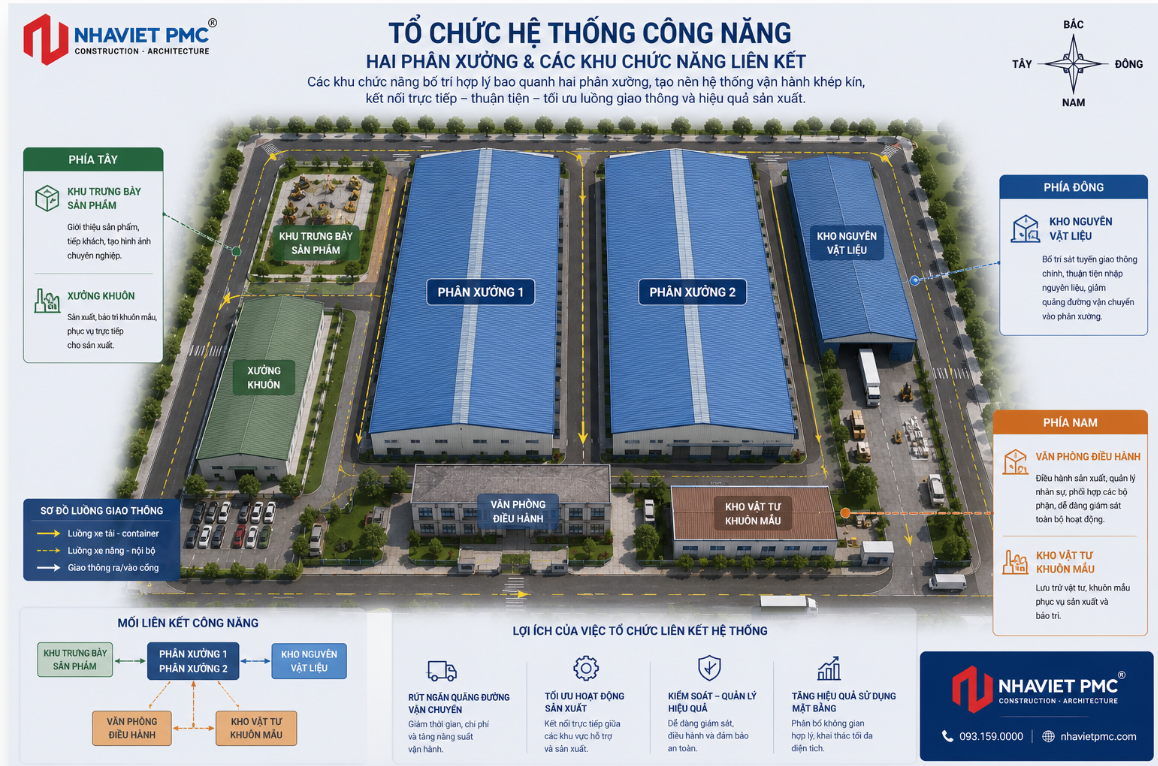

Ở phía Đông của hai phân xưởng, khu kho nguyên vật liệu được bố trí sát tuyến giao thông chính. Trong khi đó, phía Tây là khu trưng bày sản phẩm và xưởng khuôn. Phía Nam là văn phòng điều hành và kho vật tư khuôn mẫu. Như vậy, kết cấu của hai phân xưởng không được nghiên cứu độc lập mà nằm trong một hệ thống công năng có quan hệ trực tiếp với các công trình phụ trợ.

Đây là điểm quan trọng khi phân tích thiết kế nhà xưởng sản xuất. Một phân xưởng có kết cấu tốt nhưng đặt sai vị trí so với kho nguyên liệu, xưởng phụ trợ hoặc tuyến vận chuyển thì vẫn có thể gây bất tiện trong quá trình vận hành. Trong công trình này, các khối phụ trợ được đưa về gần khu sản xuất, trong khi văn phòng và khu trưng bày được đưa ra phía trước, tạo sự phân cấp rõ giữa luồng sản xuất và luồng đối ngoại.

Từ bản vẽ tổng mặt bằng có thể thấy tuyến giao thông nội bộ chạy dọc theo hai bên và giữa hai phân xưởng, sau đó kết nối với tuyến đường phía trước và tuyến đường cạnh khu đất. Cách tổ chức này đặc biệt phù hợp với công trình có nhu cầu vận chuyển nguyên vật liệu và thành phẩm bằng phương tiện cơ giới, bởi xe có thể tiếp cận nhiều mặt của nhà xưởng thay vì chỉ phụ thuộc vào một điểm giao nhận.

Như vậy, giá trị kỹ thuật của phương án không nằm đơn thuần ở việc sử dụng khung thép tiền chế, mà nằm ở sự phối hợp giữa kích thước khu đất 136,41 m × khoảng 82,75 m, vị trí hai phân xưởng, hệ mái, dải lấy sáng, khoảng sân kỹ thuật và hệ thống giao thông nội bộ.

Toàn bộ hệ thống được tổ chức để hai phân xưởng trở thành không gian sản xuất lớn nhưng vẫn có khả năng tiếp cận, vận chuyển và bảo trì từ nhiều phía. Đây chính là yếu tố tạo nên tính hợp lý của thiết kế kết cấu nhà xưởng trong công trình Hải Dương.

 Giải pháp mái, bao che và lấy sáng – Hoàn thiện môi trường sản xuất

Điểm đặc biệt thứ ba của công trình nằm ở hệ mái và bao che của hai phân xưởng chính. Trên phối cảnh, cả hai phân xưởng đều được tổ chức với khối nhà lớn, mái tôn màu xanh và hệ tường bao màu sáng, tạo thành hình thức kiến trúc thống nhất cho toàn bộ khu sản xuất.

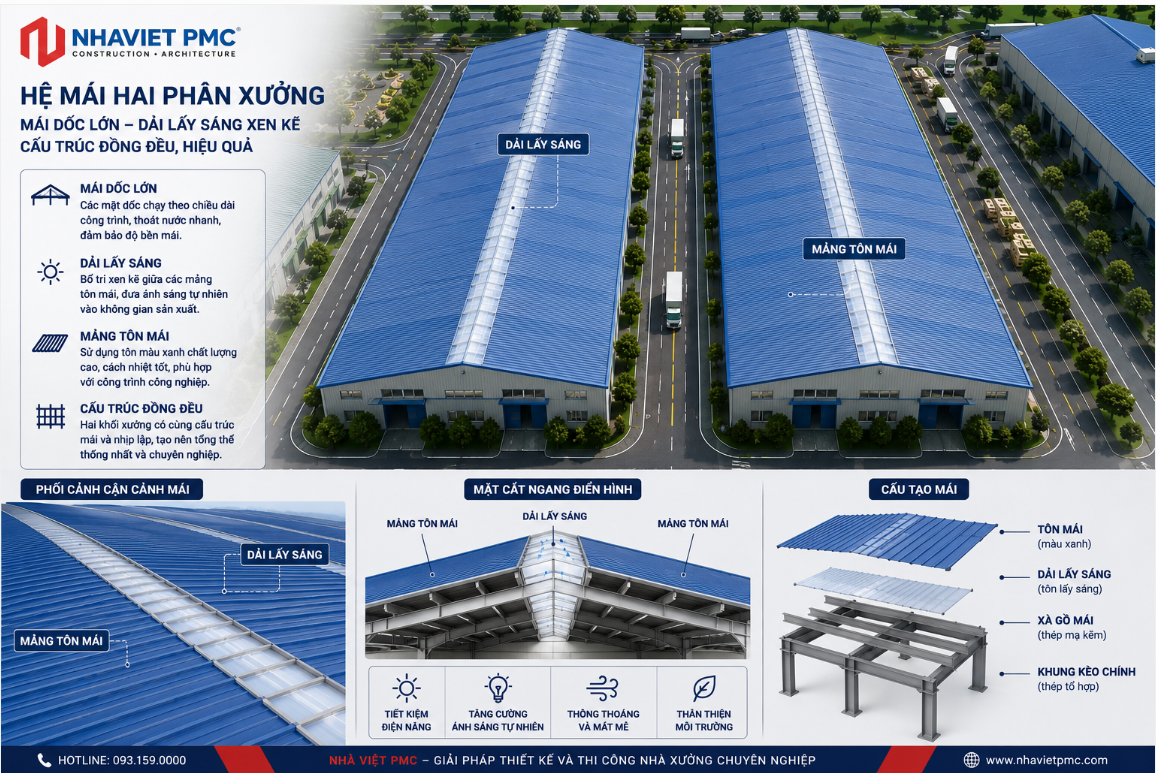

Mái của hai phân xưởng được chia thành các mặt dốc lớn, chạy theo chiều dài công trình. Trên bề mặt mái xuất hiện các dải lấy sáng được bố trí xen kẽ với các mảng tôn mái. Cách tổ chức này được thể hiện rõ trên cả hai khối xưởng, tạo nên hệ mái có cấu trúc đồng đều thay vì một mặt mái liên tục.

Các dải lấy sáng nằm dọc theo chiều dài mái là chi tiết kỹ thuật nổi bật nhất của phần bao che. Với hai phân xưởng có diện tích lớn, việc bố trí lấy sáng từ mái giúp đưa ánh sáng tự nhiên xuống khu vực sản xuất nằm sâu bên trong công trình. Trên phối cảnh, các dải lấy sáng được thể hiện thành những đường sáng chạy dọc mái, đồng thời tạo nhịp cho toàn bộ hình thức mái.

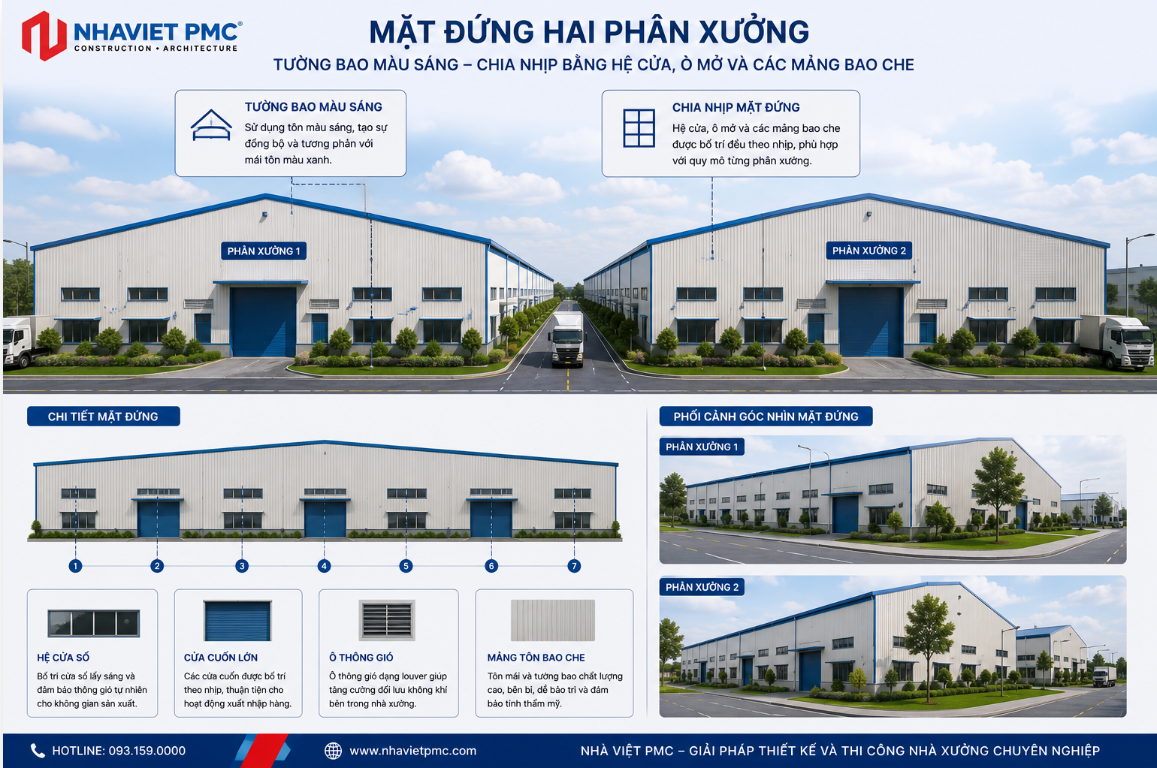

Phần tường bao của hai phân xưởng sử dụng màu sáng, tương phản với mái xanh phía trên. Mặt đứng được kéo dài theo quy mô của từng phân xưởng và được chia nhịp bằng hệ cửa, ô mở và các mảng bao che.

Một chi tiết đáng chú ý là các cửa và ô mở được bố trí liên tục theo chiều dài mặt đứng, thay vì tập trung vào một vị trí duy nhất. Với hình dạng hai phân xưởng trong phối cảnh, cách bố trí này tạo nên hệ mặt đứng đồng đều và phù hợp với quy mô lớn của công trình.

Ở hai đầu và các mặt bên của phân xưởng, hệ cửa được bố trí để tạo những điểm tiếp cận trực tiếp vào không gian sản xuất. Điều này phù hợp với cách tổ chức tổng mặt bằng khi hai phân xưởng được bao quanh bởi hệ thống đường giao thông nội bộ, cho phép các mặt công trình có khả năng tiếp cận từ nhiều hướng.

Phần mái và tường bao cũng được tổ chức thống nhất về hình thức giữa phân xưởng 1 và phân xưởng 2. Hai khối nhà có cùng ngôn ngữ kiến trúc: mái xanh, tường sáng, các dải lấy sáng chạy dọc và mặt đứng có nhịp cửa tương đối đồng đều. Nhờ đó, hai phân xưởng dù là hai khối độc lập vẫn tạo thành một tổng thể sản xuất thống nhất.

Từ góc nhìn phối cảnh, hệ mái còn cho thấy rõ sự phân chia theo từng module. Các dải lấy sáng được đặt giữa những mảng mái tôn lớn, tạo thành các nhịp lặp lại theo chiều dài nhà. Cách xử lý này giúp hình thức của hai khối xưởng bớt đơn điệu, đồng thời phản ánh trực tiếp cách tổ chức hệ mái của công trình.

Đối với phần tường bao, màu sắc được giữ tương đối đồng nhất trên toàn bộ hai phân xưởng. Các cửa và ô mở trở thành những thành phần tạo nhịp trên mặt đứng, trong khi phần mái xanh tạo điểm nhấn cho toàn bộ khối công trình.

Như vậy, hệ mái – bao che – lấy sáng của công trình được thể hiện khá rõ qua ba thành phần chính: mái tôn xanh có các dải lấy sáng, tường bao màu sáng và hệ cửa, ô mở phân bổ trên mặt đứng. Các thành phần này được triển khai đồng nhất trên cả hai phân xưởng, tạo nên một hình thức kiến trúc công nghiệp thống nhất và bám sát yêu cầu của không gian sản xuất.

Kết luận

Công trình thiết kế nhà xưởng trên khu đất hơn 7.000 m² là một ví dụ rõ về cách tổ chức một nhà xưởng công nghiệp kết hợp văn phòng dựa trên yêu cầu vận hành thực tế.

Hai phân xưởng lớn được bố trí làm trung tâm sản xuất. Hệ khung thép nhà xưởng tạo không gian rộng và linh hoạt. Hệ mái tôn kết hợp dải lấy sáng giải quyết đồng thời yêu cầu che chắn và đưa ánh sáng tự nhiên vào bên trong. Khối văn phòng và khu trưng bày được đặt phía trước, trong khi kho và xưởng phụ trợ được bố trí gần khu sản xuất.

Toàn bộ phương án được hình thành từ mối quan hệ giữa quy hoạch tổng mặt bằng, công năng sản xuất, giao thông, kết cấu và kiến trúc.

Đây cũng là cách Nhà Việt PMC tiếp cận thiết kế nhà xưởng công nghiệp: không bắt đầu từ một phối cảnh đẹp, mà bắt đầu từ câu hỏi công trình sẽ sản xuất như thế nào, nguyên vật liệu di chuyển ra sao, dây chuyền được bố trí ở đâu và kết cấu phải đáp ứng những yêu cầu gì.
