Thiết kế nhà xưởng sản xuất thép tiểu chuẩn tại Hải Phòng

Trong bối cảnh các khu công nghiệp tại Hải Phòng phát triển mạnh, nhu cầu xây dựng nhà xưởng sản xuất thép quy mô lớn ngày càng tăng. Dự án dưới đây là một phương án thiết kế tiêu biểu do Nhà Việt PMC triển khai, với định hướng tối ưu vận hành, mở rộng linh hoạt và kiểm soát chi phí đầu tư hiệu quả.

Thông tin công trình

• Loại hình: Nhà xưởng sản xuất thép
• Quy mô: ~19.000m² tổng thể (trong đó khu nhà xưởng và điều hành khoảng 10.000m²)
• Hạng mục: 2 nhà xưởng + nhà điều hành + nhà ăn + hạ tầng phụ trợ
• Số tầng: 2 tầng (khối điều hành)
• Địa điểm: Hải Phòng

Mặt bằng tổng thể

Tổ chức mặt bằng với hai nhà xưởng 40,22 × 110,22 m

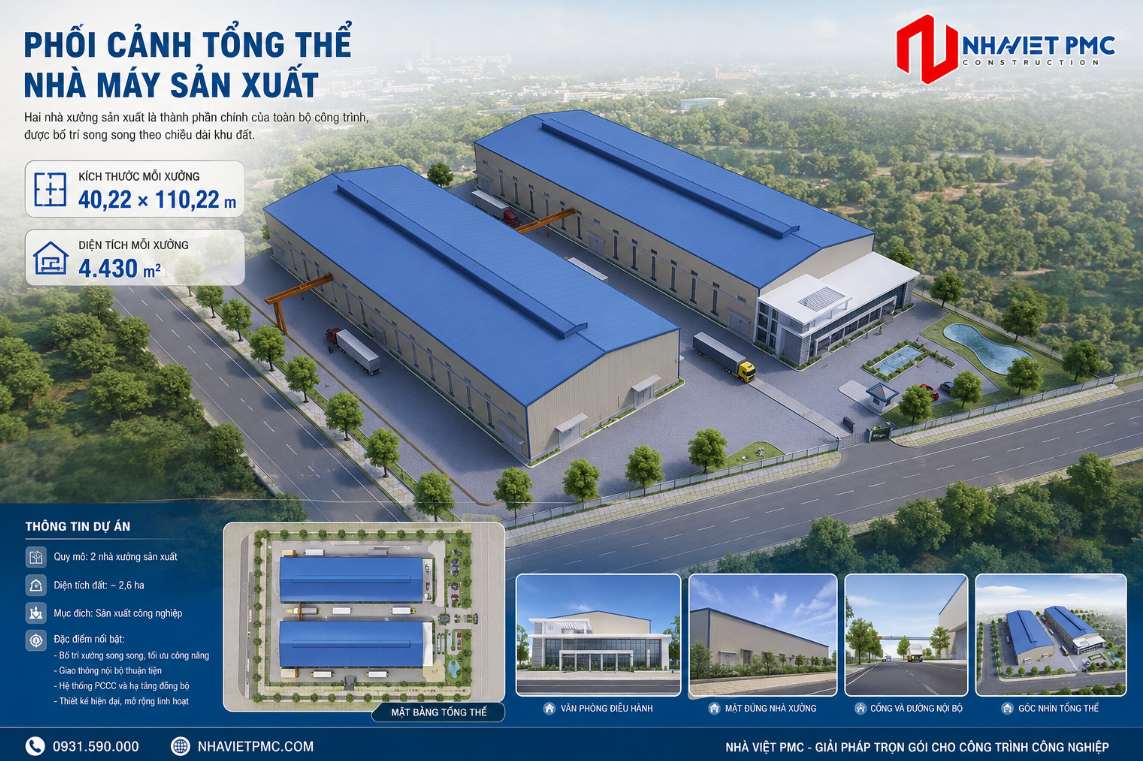

Hai nhà xưởng sản xuất là thành phần chính của toàn bộ công trình, được bố trí song song theo chiều dài khu đất. Mỗi nhà xưởng có kích thước khoảng 40,22 × 110,22 m, tương đương khoảng 4.430 m² diện tích mặt bằng cho mỗi xưởng.

Với chiều rộng 40,22 m và chiều dài hơn 110 m, mỗi nhà xưởng hình thành một không gian sản xuất lớn, phù hợp với dây chuyền gia công, cắt xẻ, tập kết và vận chuyển thép. Không gian bên trong được duy trì tương đối liên tục để phục vụ hoạt động của thiết bị nâng hạ và hạn chế các vật cản ảnh hưởng đến quá trình di chuyển vật liệu.

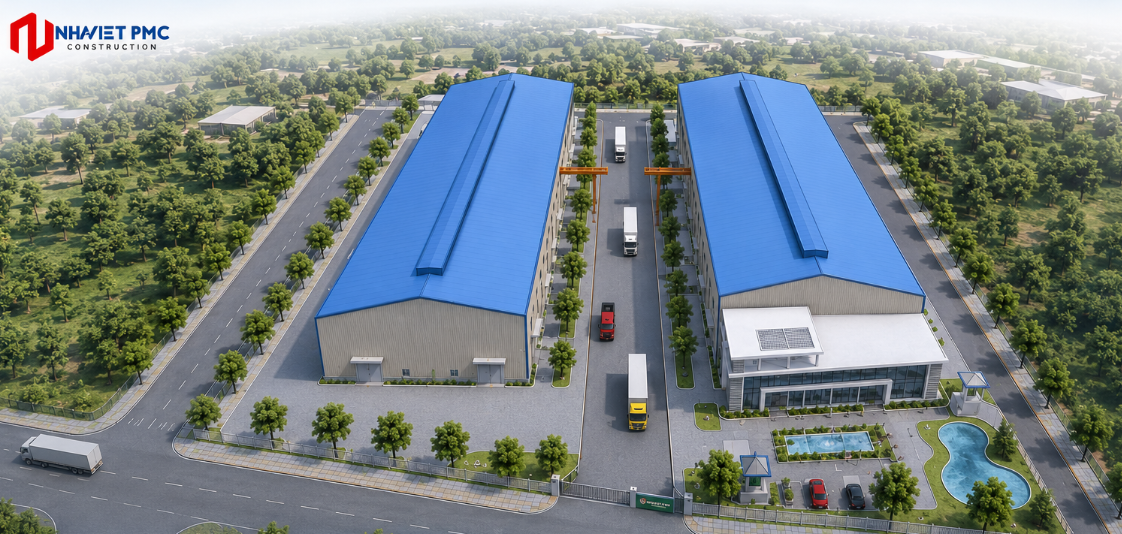

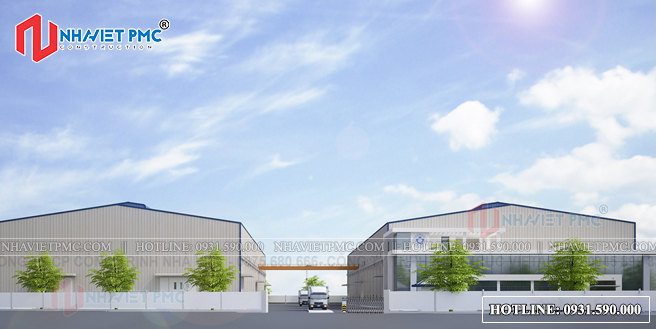

Hai khối xưởng được bố trí song song tạo ra một khoảng giao thông ở giữa. Đây là tuyến không gian quan trọng phục vụ việc đưa nguyên vật liệu vào khu vực sản xuất và vận chuyển thành phẩm ra ngoài. Hệ thống sân đường tiếp tục được tổ chức xung quanh các khối nhà nhằm tạo khả năng tiếp cận cho phương tiện tại nhiều vị trí.

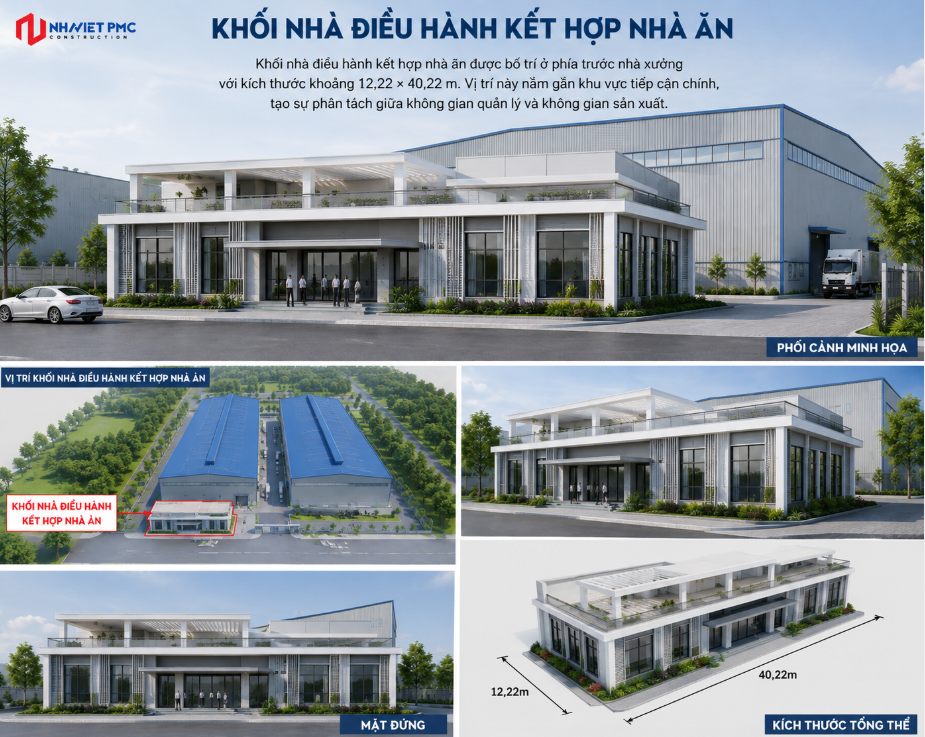

Khối nhà điều hành kết hợp nhà ăn được bố trí ở phía trước nhà xưởng với kích thước khoảng 12,22 × 40,22 m. Vị trí này nằm gần khu vực tiếp cận chính, tạo sự phân tách giữa không gian quản lý và không gian sản xuất.

Việc đặt khối điều hành phía trước giúp kiểm soát hoạt động ra vào mà không làm ảnh hưởng trực tiếp đến dây chuyền bên trong xưởng. Nhân sự quản lý, khách đến giao dịch và công nhân sản xuất có thể được tổ chức theo những luồng di chuyển phù hợp với từng chức năng.

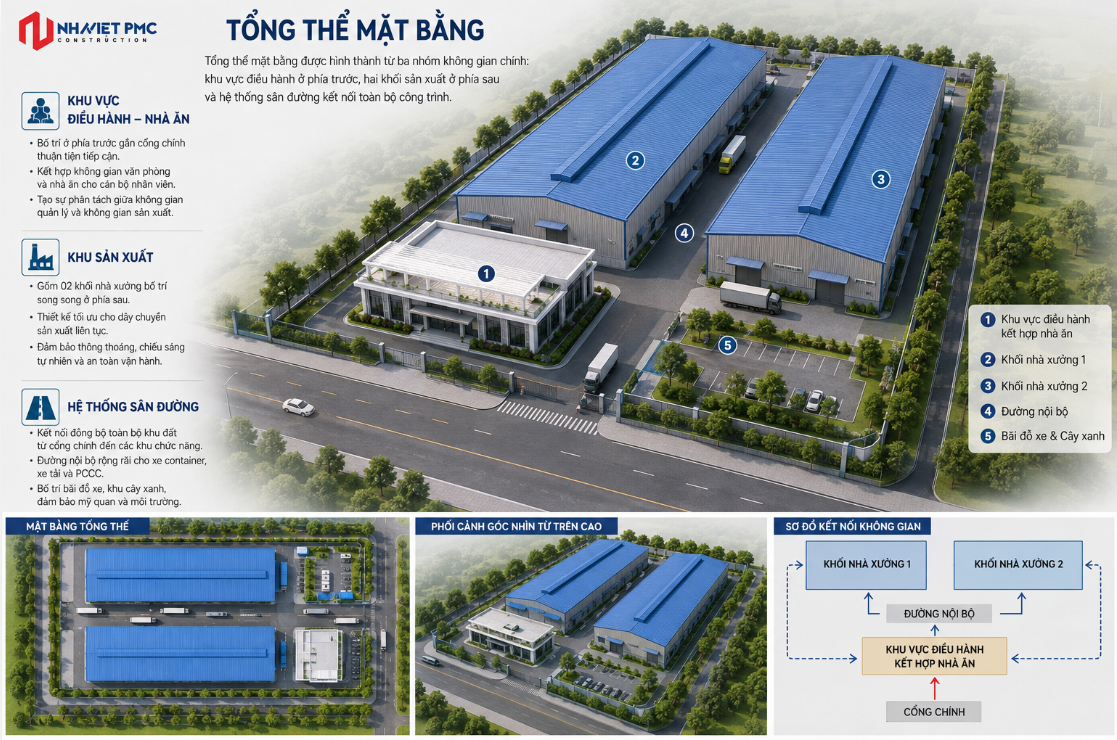

Tổng thể mặt bằng vì vậy được hình thành từ ba nhóm không gian chính: khu vực điều hành ở phía trước, hai khối sản xuất ở phía sau và hệ thống sân đường kết nối toàn bộ công trình.

Đây là cách tổ chức phù hợp với nhà máy gia công thép vì phần diện tích lớn nhất được dành cho hoạt động sản xuất, trong khi các công trình phụ trợ được đặt tại vị trí không gây cản trở cho giao thông và vận hành thiết bị.

 Kết cấu thép và hệ thống cầu trục tải trọng 120 tấn

Một trong những yêu cầu kỹ thuật quan trọng nhất của công trình là hệ thống cầu trục phục vụ nâng hạ và vận chuyển vật liệu thép. Hai nhà xưởng đều được thiết kế để sử dụng cầu trục, trong đó tải trọng cầu trục lên tới 120 tấn.

Hệ kết cấu không chỉ phải chịu tải trọng bản thân công trình và tải trọng mái mà còn phải tiếp nhận tải trọng từ hệ thống cầu trục trong quá trình nâng, di chuyển và hạ vật liệu. Vì vậy, kết cấu nhà xưởng phải được nghiên cứu đồng bộ với thiết bị công nghệ ngay từ giai đoạn thiết kế.

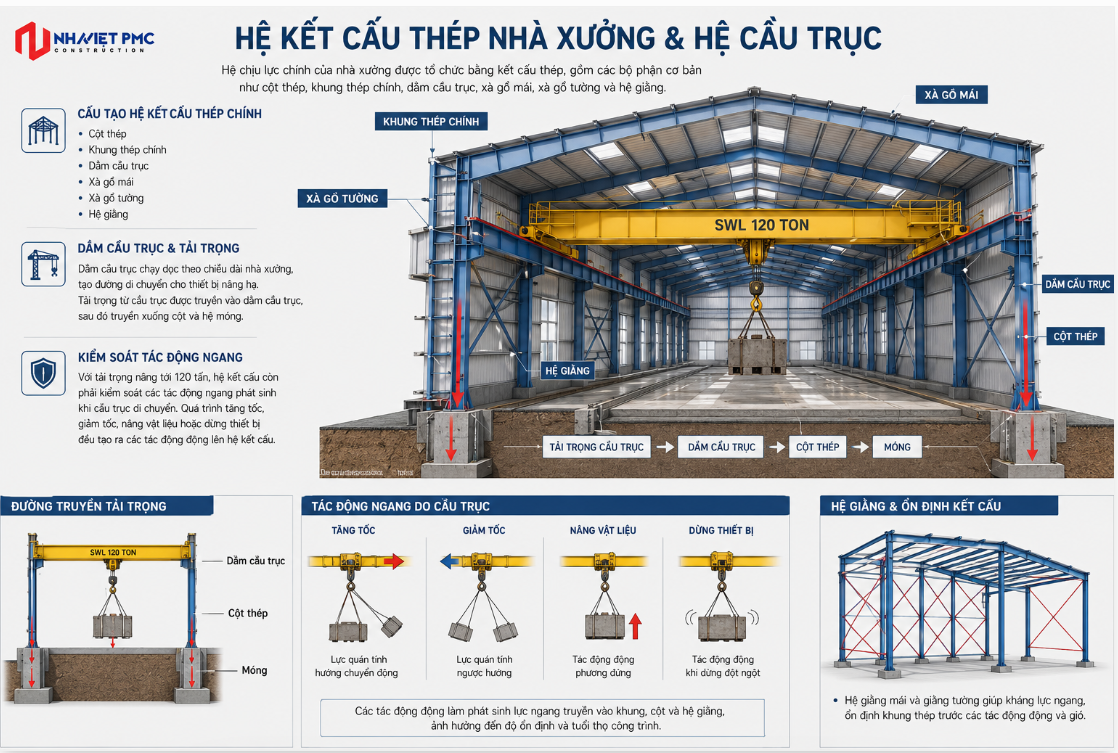

Hệ chịu lực chính của nhà xưởng được tổ chức bằng kết cấu thép, gồm các bộ phận cơ bản như cột thép, khung thép chính, dầm cầu trục, xà gồ mái, xà gồ tường và hệ giằng.

Trong đó, cột thép và dầm cầu trục là hai bộ phận chịu ảnh hưởng trực tiếp từ hoạt động của cầu trục. Dầm cầu trục chạy dọc theo chiều dài nhà xưởng, tạo đường di chuyển cho thiết bị nâng hạ. Tải trọng từ cầu trục được truyền vào dầm cầu trục, sau đó truyền xuống cột và hệ móng.

Với tải trọng nâng tới 120 tấn, hệ kết cấu còn phải kiểm soát các tác động ngang phát sinh khi cầu trục di chuyển. Quá trình tăng tốc, giảm tốc, nâng vật liệu hoặc dừng thiết bị đều tạo ra các tác động động lên hệ kết cấu.

Do đó, yêu cầu đối với hệ cột không chỉ là khả năng chịu tải trọng đứng mà còn phải đảm bảo độ cứng và độ ổn định theo phương ngang.

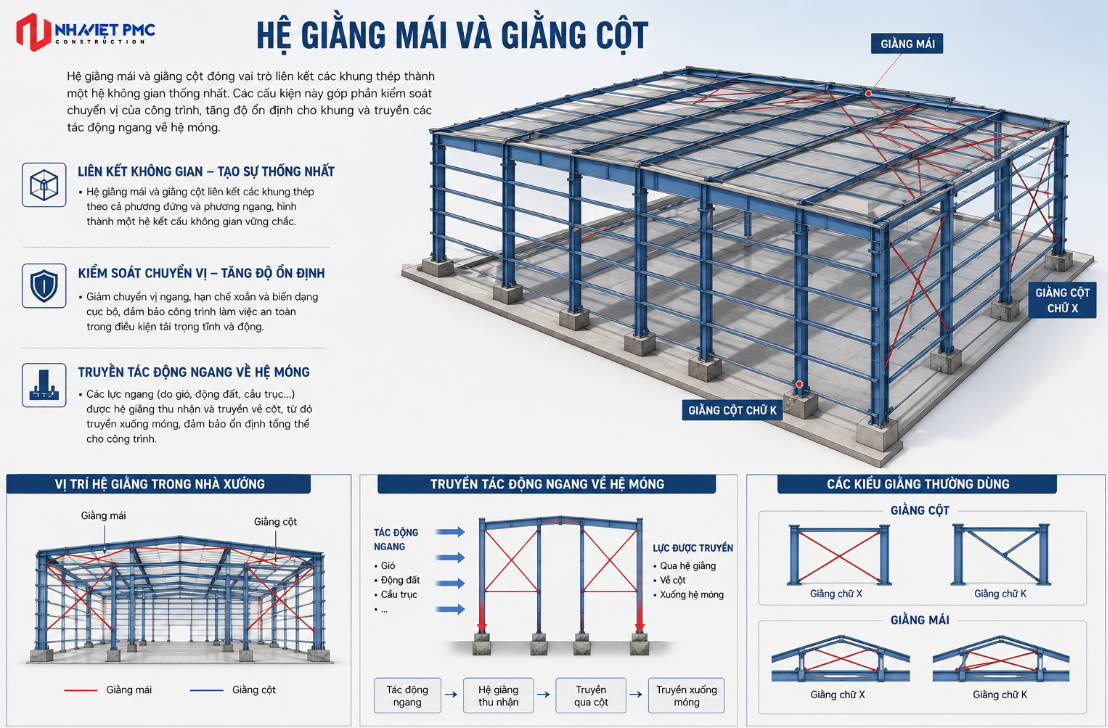

Hệ giằng mái và giằng cột đóng vai trò liên kết các khung thép thành một hệ không gian thống nhất. Các cấu kiện này góp phần kiểm soát chuyển vị của công trình, tăng độ ổn định cho khung và truyền các tác động ngang về hệ móng.

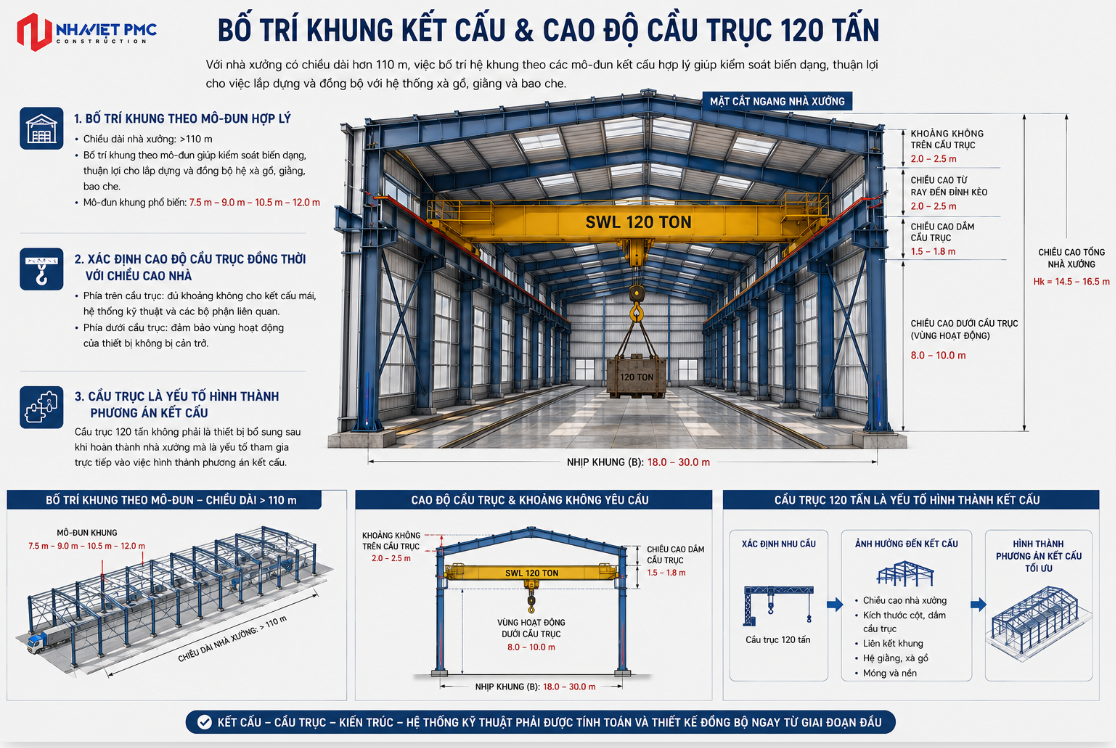

Với nhà xưởng có chiều dài hơn 110 m, việc bố trí hệ khung theo các mô-đun kết cấu hợp lý giúp kiểm soát biến dạng, thuận lợi cho việc lắp dựng và đồng bộ với hệ thống xà gồ, giằng và bao che.

Đặc biệt, cao độ của cầu trục phải được xác định đồng thời với chiều cao nhà. Phía trên cầu trục cần có đủ khoảng không cho kết cấu mái, hệ thống kỹ thuật và các bộ phận liên quan, trong khi phía dưới phải đảm bảo vùng hoạt động của thiết bị không bị cản trở.

Như vậy, cầu trục 120 tấn không phải là một thiết bị được bổ sung sau khi hoàn thành nhà xưởng mà là một yếu tố tham gia trực tiếp vào việc hình thành phương án kết cấu.

Lưới kết cấu, cửa xưởng và không gian phục vụ dây chuyền sản xuất

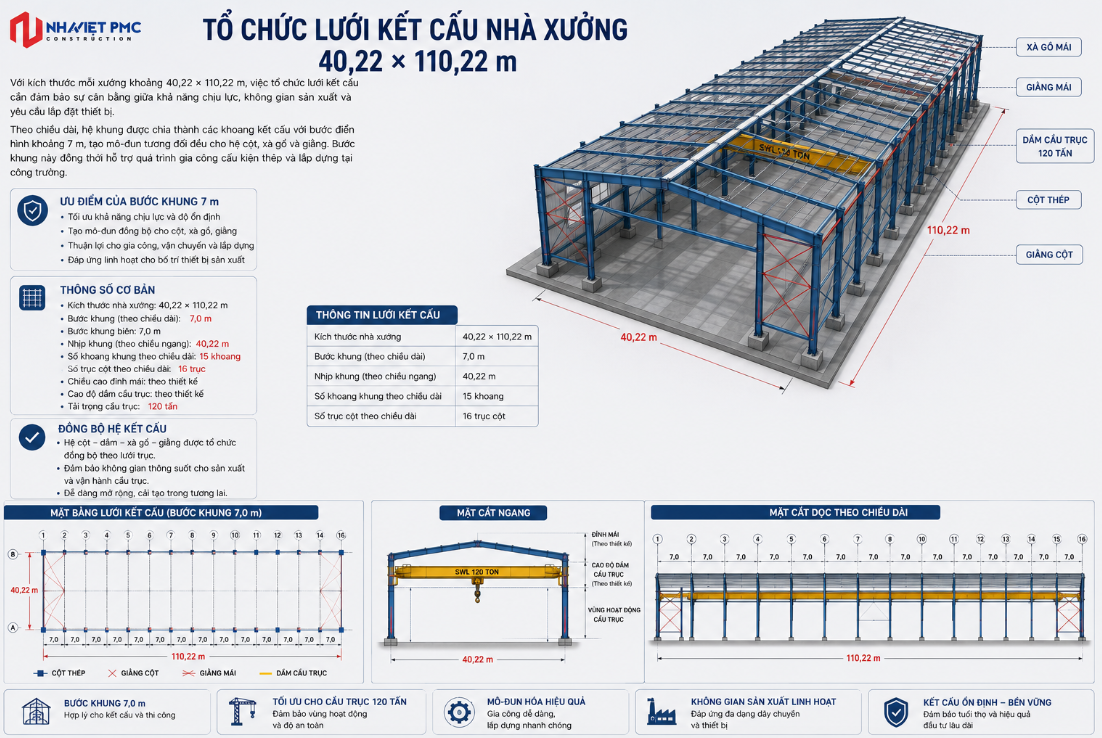

Với kích thước mỗi xưởng khoảng 40,22 × 110,22 m, việc tổ chức lưới kết cấu cần đảm bảo sự cân bằng giữa khả năng chịu lực, không gian sản xuất và yêu cầu lắp đặt thiết bị.

Theo chiều dài, hệ khung được chia thành các khoang kết cấu với bước điển hình khoảng 7 m, tạo mô-đun tương đối đều cho hệ cột, xà gồ và giằng. Bước khung này đồng thời hỗ trợ quá trình gia công cấu kiện thép và lắp dựng tại công trường.

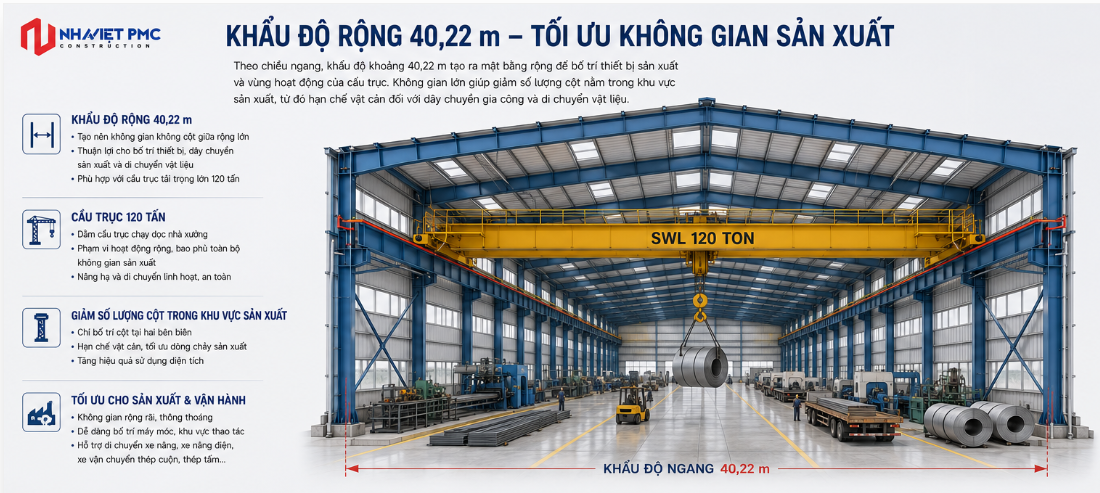

Theo chiều ngang, khẩu độ khoảng 40,22 m tạo ra mặt bằng rộng để bố trí thiết bị sản xuất và vùng hoạt động của cầu trục. Không gian lớn giúp giảm số lượng cột nằm trong khu vực sản xuất, từ đó hạn chế vật cản đối với dây chuyền gia công và di chuyển thép.

Đây là yếu tố đặc biệt quan trọng đối với nhà máy sản xuất thép. Nếu cột hoặc các cấu kiện phụ bố trí không hợp lý, vùng hoạt động của cầu trục có thể bị hạn chế, đồng thời làm tăng quãng đường vận chuyển vật liệu.

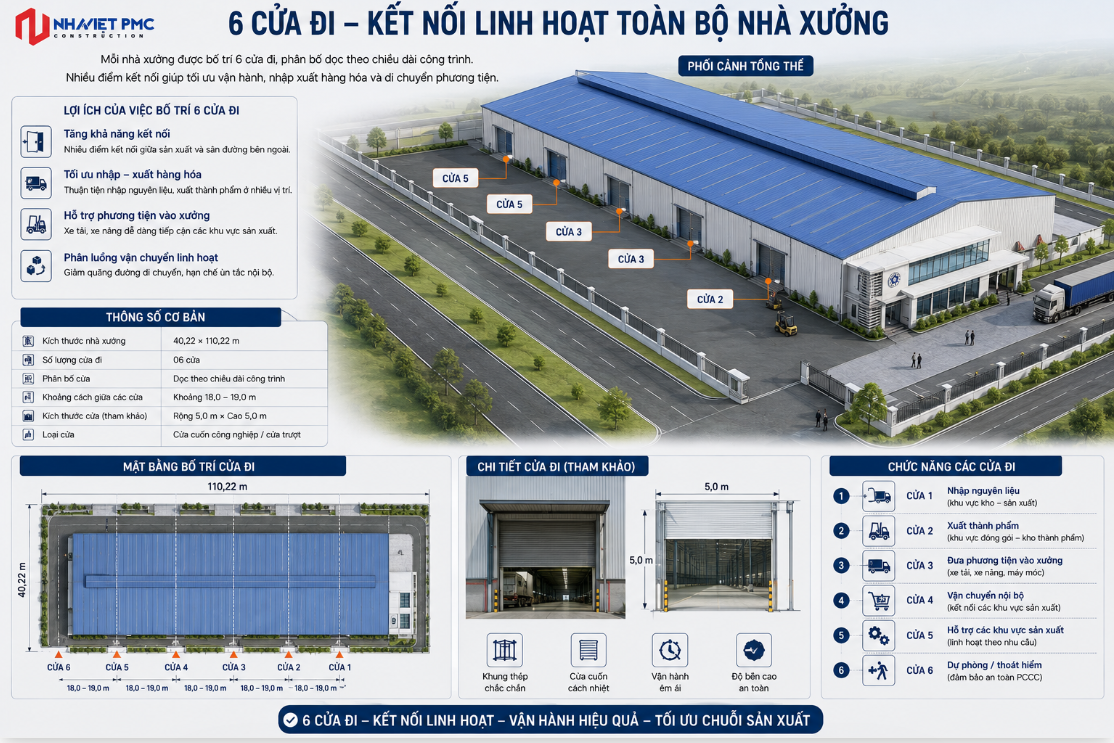

Mỗi nhà xưởng được bố trí 6 cửa đi, phân bố dọc theo chiều dài công trình.Số lượng cửa lớn tạo nhiều điểm kết nối giữa không gian sản xuất và sân đường bên ngoài. Các cửa có thể phục vụ nhập nguyên liệu, xuất thành phẩm, đưa phương tiện vào xưởng hoặc hỗ trợ quá trình vận chuyển trong từng khu vực sản xuất.

Với chiều dài hơn 110 m, việc bố trí nhiều cửa giúp giảm khoảng cách vận chuyển vật liệu bên trong. Thép có thể được đưa vào xưởng tại vị trí gần khu vực cần gia công thay vì phải di chuyển một quãng đường dài từ một cửa duy nhất.

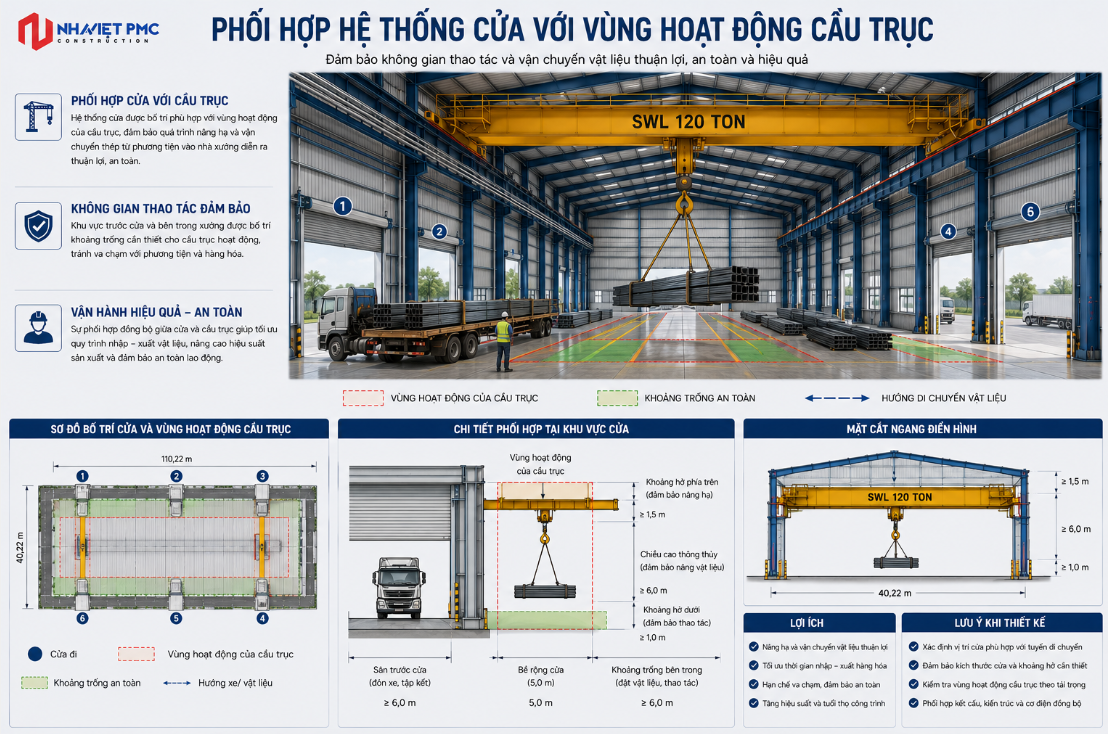

Hệ thống cửa cũng phải được phối hợp với vùng hoạt động của cầu trục. Khi cầu trục thực hiện nâng hạ thép gần khu vực cửa, không gian thao tác cần được đảm bảo để quá trình đưa vật liệu từ phương tiện vào nhà xưởng diễn ra thuận lợi.

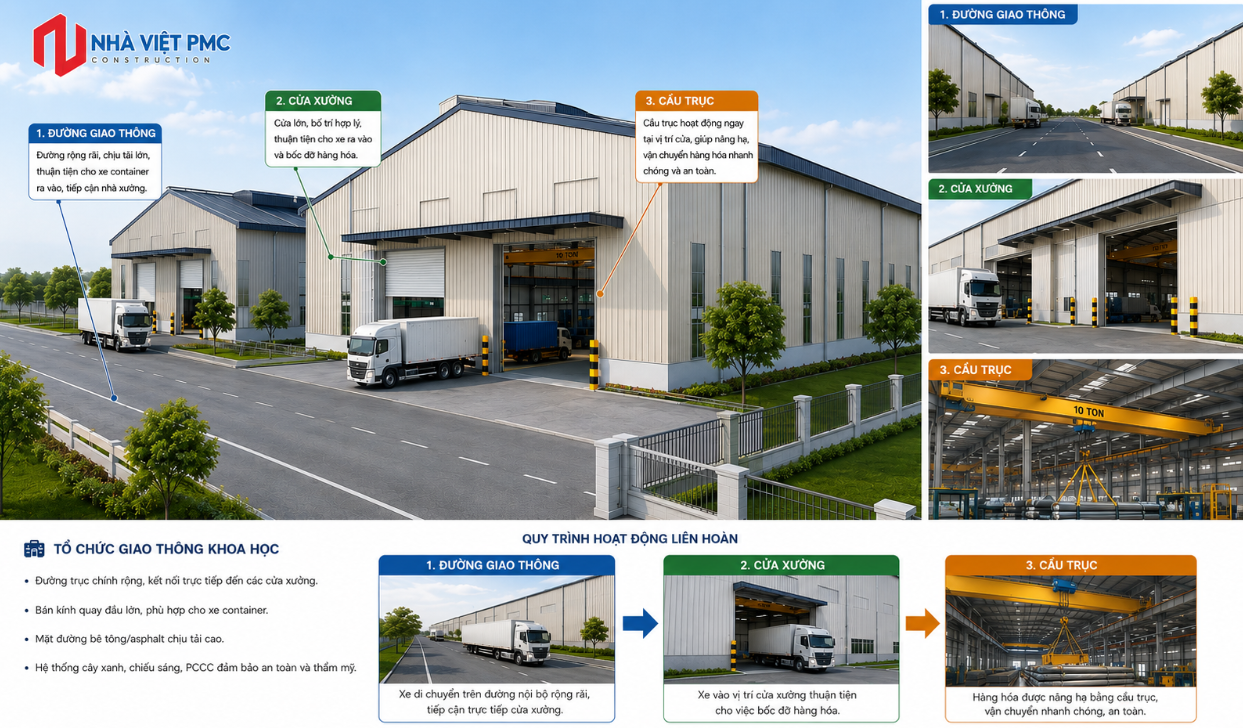

Bên cạnh đó, giao thông bên ngoài nhà xưởng được tổ chức để phương tiện có thể tiếp cận các cửa. Điều này tạo thành mối liên hệ trực tiếp giữa ba thành phần: đường giao thông – cửa xưởng – cầu trục.

Đây chính là chuỗi vận hành quan trọng của nhà máy gia công thép. Xe đưa vật liệu đến cửa xưởng, cầu trục tiếp nhận và di chuyển vật liệu vào vị trí sản xuất, sau đó thành phẩm được tập kết và đưa trở lại khu vực vận chuyển.

 Hệ mái, bao che và giải pháp kiến trúc phục vụ công nghiệp

Toàn bộ khối nhà xưởng và nhà điều hành được định hướng sử dụng giải pháp nhà lắp ghép kết cấu thép kết hợp vật liệu xây dựng hiện đại.

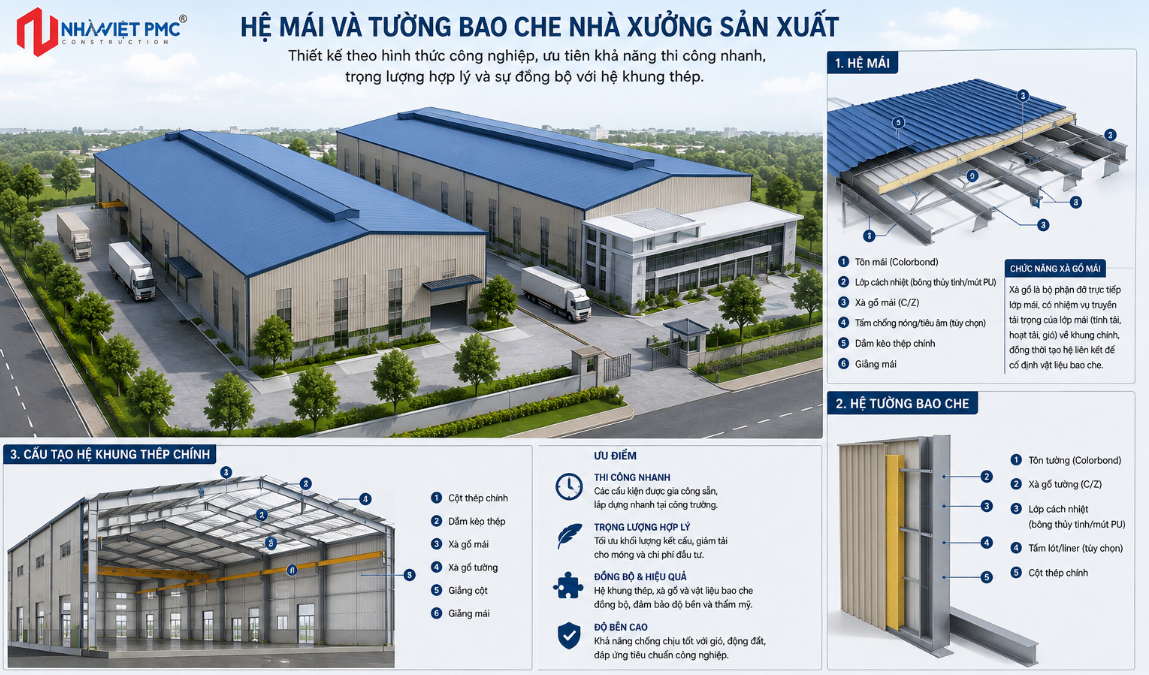

Đối với hai nhà xưởng sản xuất, hệ mái và tường bao che được thiết kế theo hình thức công nghiệp, ưu tiên khả năng thi công nhanh, trọng lượng hợp lý và sự đồng bộ với hệ khung thép.

Hệ mái được đỡ bởi khung thép chính và hệ xà gồ. Xà gồ có nhiệm vụ truyền tải trọng của lớp mái về khung chính, đồng thời tạo hệ liên kết để cố định vật liệu bao che.

Tường bao sử dụng hệ vật liệu dạng tấm phù hợp với kết cấu nhà thép, tạo thành lớp bao che nhẹ và đồng nhất cho toàn bộ khối sản xuất.

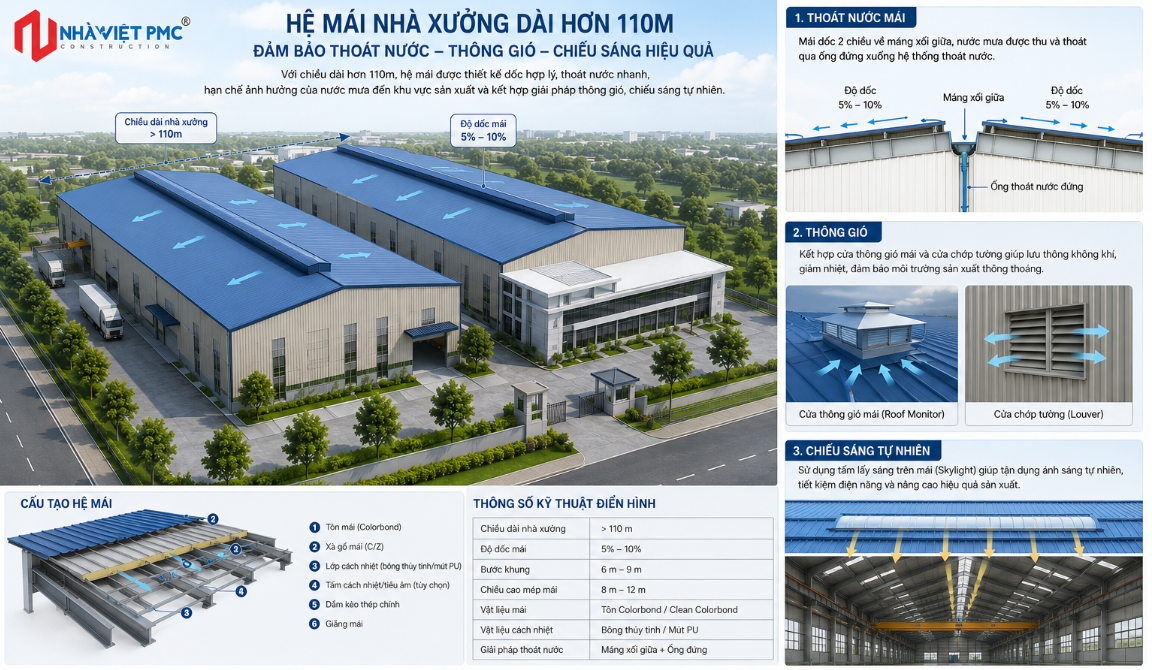

Với hai nhà xưởng có chiều dài hơn 110 m, hệ mái phải đảm bảo khả năng thoát nước theo chiều dốc, hạn chế ảnh hưởng của nước mưa đến khu vực sản xuất và phối hợp với các giải pháp thông gió, chiếu sáng khi cần thiết.

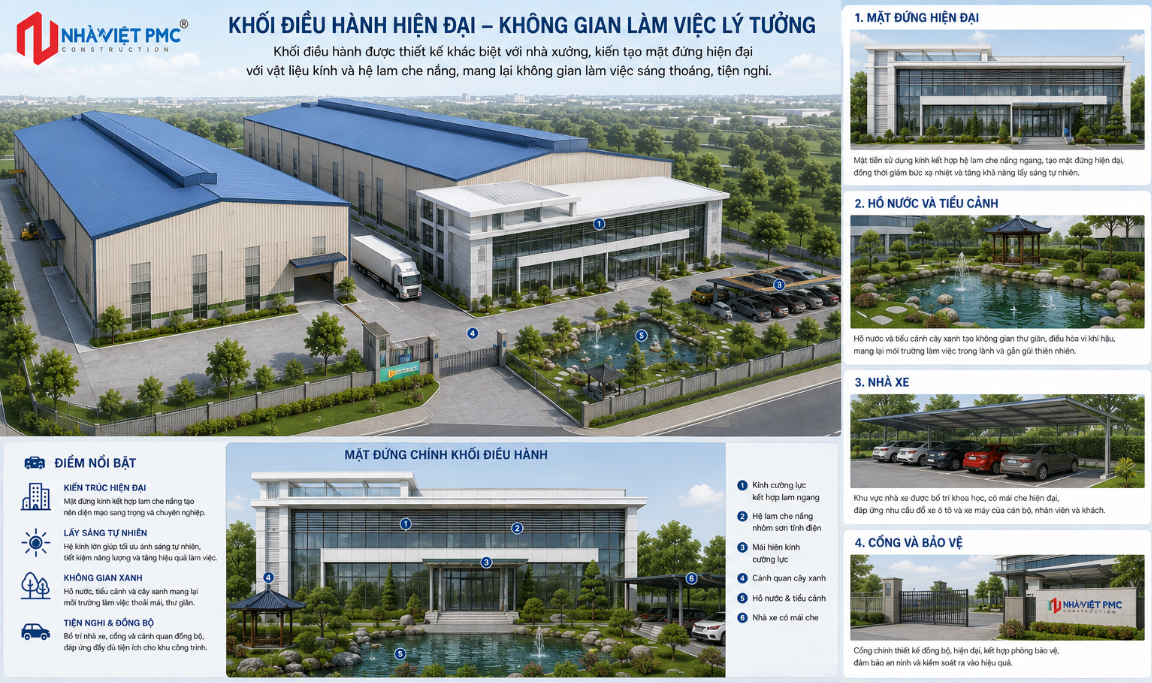

Khối điều hành có cách xử lý kiến trúc khác với nhà xưởng. Mặt tiền sử dụng kính kết hợp hệ lam che nắng, tạo một mặt đứng hiện đại và tăng khả năng lấy sáng cho không gian làm việc. Phía trước khối điều hành được tổ chức thêm khu vực hồ nước, tiểu cảnh và nhà xe.

Tuy nhiên, trọng tâm của công trình vẫn nằm ở hai khối sản xuất. Kiến trúc mặt đứng được giữ ở mức đơn giản, tập trung vào hình khối, vật liệu bao che và yêu cầu sử dụng.

Sự khác biệt giữa khối điều hành và khối xưởng giúp phân định rõ chức năng nhưng vẫn tạo thành một tổng thể thống nhất. Khối điều hành phục vụ quản lý và làm việc; hai khối xưởng đảm nhiệm toàn bộ hoạt động gia công, nâng hạ, tập kết và vận chuyển thép.

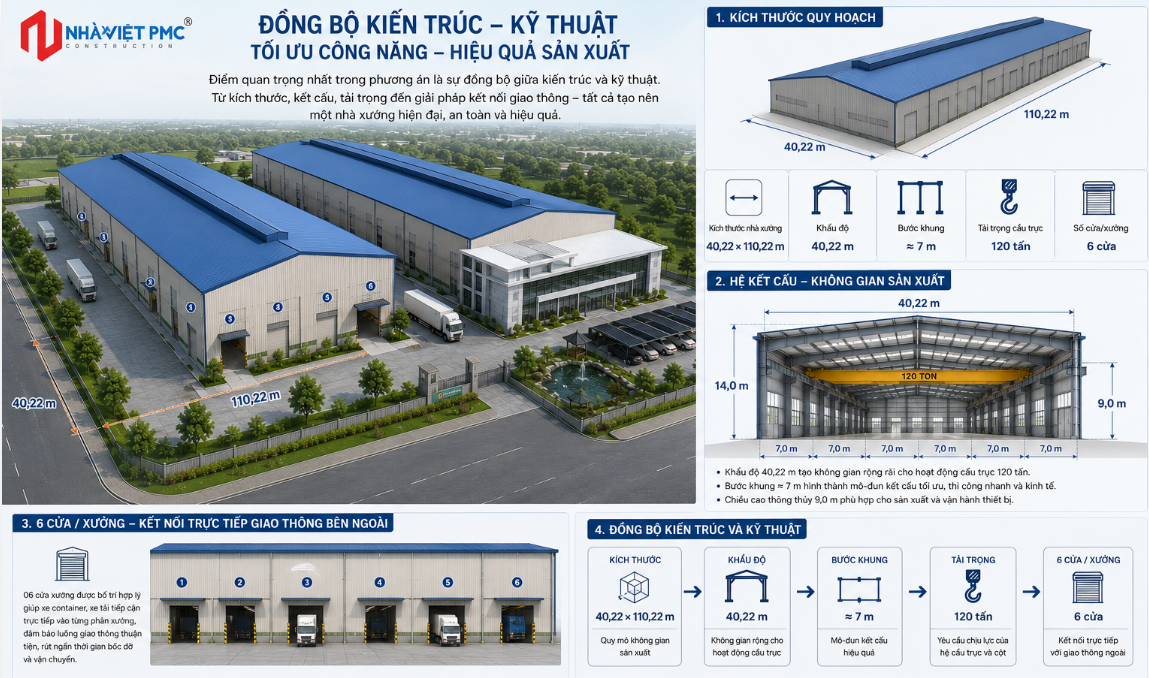

Điểm quan trọng nhất trong phương án là sự đồng bộ giữa kiến trúc và kỹ thuật. Kích thước 40,22 × 110,22 m quyết định quy mô không gian sản xuất; khẩu độ 40,22 m tạo điều kiện cho không gian cầu trục; bước khung khoảng 7 m hình thành mô-đun kết cấu; tải trọng 120 tấn quyết định yêu cầu chịu lực của hệ cầu trục và cột; còn 6 cửa/xưởng kết nối trực tiếp khu vực sản xuất với hệ thống giao thông bên ngoài.

Những thông số này tạo thành một hệ thống liên kết chặt chẽ thay vì các hạng mục được thiết kế riêng biệt.

Kết luận

Nhà máy gia công cắt – xẻ thép Ngũ Phúc tại Hải Phòng là công trình được phát triển theo yêu cầu kỹ thuật đặc thù của ngành sản xuất thép. Hai nhà xưởng có kích thước khoảng 40,22 × 110,22 m/xưởng, tạo tổng mặt bằng sản xuất lớn và liên tục.

Giải pháp kết cấu thép được nghiên cứu để đáp ứng hệ thống cầu trục tải trọng tới 120 tấn, trong đó cột, khung thép, dầm cầu trục, xà gồ và hệ giằng phải được tính toán đồng bộ với thiết bị nâng hạ.

Hệ thống 6 cửa đi trên mỗi nhà xưởng, kết hợp sân đường nội bộ, tạo nhiều điểm tiếp cận cho phương tiện và rút ngắn quãng đường vận chuyển vật liệu. Bước khung khoảng 7 m và khẩu độ khoảng 40,22 m tạo cơ sở cho việc tổ chức không gian sản xuất và vùng hoạt động của cầu trục.

Khối điều hành và nhà ăn có kích thước khoảng 12,22 × 40,22 m, được đặt tại khu vực phía trước, tạo sự phân tách giữa quản lý và sản xuất nhưng vẫn đảm bảo kết nối với toàn bộ nhà máy.

Toàn bộ phương án được hình thành từ yêu cầu thực tế của dây chuyền sản xuất: kích thước nhà xưởng phục vụ công năng, kết cấu đáp ứng tải trọng, cầu trục phục vụ nâng hạ, cửa xưởng phục vụ logistics và hệ thống giao thông đảm bảo dòng vật liệu được lưu chuyển liên tục.

Đây chính là yếu tố cốt lõi tạo nên một nhà xưởng sản xuất thép có khả năng đáp ứng yêu cầu vận hành thực tế, thay vì chỉ tập trung vào diện tích hoặc hình thức kiến trúc.

Với kinh nghiệm thực chiến qua hàng loạt dự án nhà xưởng sản xuất, nhà xưởng thép tiền chế và tổ hợp công nghiệp quy mô lớn, Nhà Việt PMC đã khẳng định được năng lực trong việc xử lý các bài toán phức tạp về khẩu độ lớn, tải trọng cầu trục, cũng như yêu cầu mở rộng trong tương lai của doanh nghiệp sản xuất.

Nếu doanh nghiệp đang tìm kiếm một giải pháp thiết kế nhà xưởng mang tính thực tế cao, dễ triển khai và phù hợp với xu hướng công nghiệp hóa hiện nay, Nhà Việt PMC là một lựa chọn đáng cân nhắc.
